S&S 7149783 (= 7149795 f. Campagnolo - einseitige Dichtung, geölt)
Rillenkugellager - 25x37x6 mm (bzw. 37x25x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6805N
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
7149783
14,90 €
12,52 €
| Menge | Preis je |
|---|---|
| 2 + | 14,00 € 11,76 € |
| 4 + | 12,50 € 10,50 € |
| 10 + | 10,00 € 8,40 € |
| Artikelnummer | 7149783 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 37 x 6 mm |
| Abdeckung | Einseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,98425 |
| Außendurchmesser (Zoll) | 1,45669 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type S&S 7149783 (= 7149795 f. Campagnolo - einseitige Dichtung, geölt) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.992 mm bis max. 25 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x37x6 mm / 25x37x6mm (Innen x Außen x Breite) bzw. 37x25x6 mm / 37x25x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 3.7 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type S&S 7149783 (= 7149795 f. Campagnolo - einseitige Dichtung, geölt) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type S&S 7149783 (= 7149795 f. Campagnolo - einseitige Dichtung, geölt) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 6805N Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6805N EMQ (Elektromotoren Qualität): 3. 6805N Industriequalität / Standard: 4. SS / S / W 6805N Edelstahl rostfrei 5. KER / CE 6805N Keramiklager Si3N4 / ZRO2* 6. FC 6805N MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6805N * (Hinweis: Keramik Kugellager 6805N in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6805N Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6805N haben die maximale Anzahl an Kugeln ( 6805N MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6805NVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6805N 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6805N 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type S&S 7149783 (= 7149795 f. Campagnolo - einseitige Dichtung, geölt) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
S&S 7149783 Kugellager 25x37x6 mm (Alt. S&S 714995) - Tretlager für Campagnolo Ultra-Torque und Shimano Hollowtech
Hinweis: Wir bieten dieses Lager auch mit beidseitiger Dichtung oder als vollkugelige Ausführung an unter: https://www.kugellager-shop.net/catalogsearch/result/?q=6805N
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager mit Sonderabmessung (6mm Breit)
- Marke: S&S (Hope) - Teilenummer 7149783 und 7149795

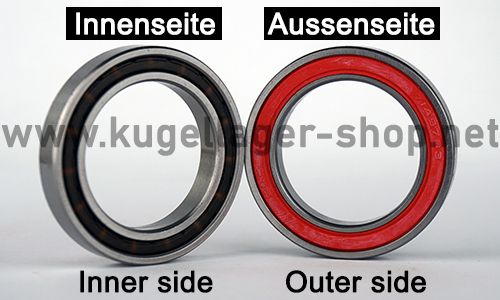

- Einseitige Dichtung, geölt: Das Lager hat auf der einen Seite eine Dichtung, diese kommt zur Außenseite. Die Innenseite ist nicht gedichtet (siehe Fotos - Der Nylonkäfig wird eventuell bei kurzem Hinsehen wie eine Dichtung, das Lager ist aber auf der Innenseite offen, also ohne Dichtung. Die Lager sollten nach einiger Zeit nachgeölt werden.
- Durch die einseitige Dichtung und Ölung ist das Lager besonders leichtläufig. Solange die Seite mit der Dichtung korrekt zur Außenseite hin platziert ist, ist das Lager auch gut dichtend.
- ABEC3 Präzisionslager
- Abmessung Innen x Außen x Breite: 25x37x6 mm
- Abmessung Außen x Innen x Breite: 37x25x6 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 7149783 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 7149795 wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*37*7 mm.
Tretlager / Kugellager Innendurchmesser 25 mm
Tretlager / Kugellager Aussendurchmesser 37 mm
Tretlager / Kugellager Breite 6 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 7149783 also 37*25*6 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
