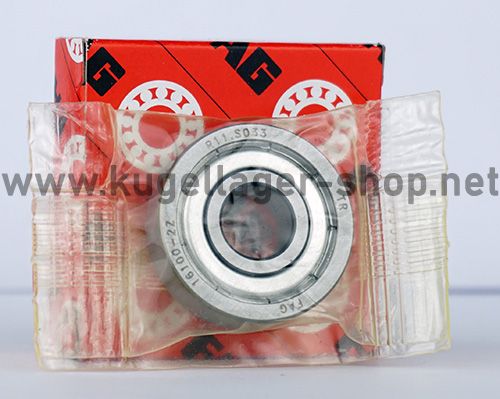

16100-A-2Z FAG (16100Z)
Rillenkugellager - 10x28x8 mm (bzw. 28x10x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 16100
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29341
7,45 €
6,26 €
| Menge | Preis je |
|---|---|
| 4 + | 7,08 € 5,95 € |
| 10 + | 6,71 € 5,64 € |
| Artikelnummer | 29341 |
|---|---|
| Hersteller | FAG |
| EAN | 4012802335989 |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 28 x 8 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 28 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937007874 |
| Außendurchmesser (Zoll) | 1,1023622047 |
| Breite (Zoll) | 0,3149606299 |
Datenblatt zur Type 16100-A-2Z FAG (16100Z) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.993 mm bis max. 10 mm. D = Außendurchmesser: 28 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.992 mm bis max. 28 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x28x8 mm / 10x28x8mm (Innen x Außen x Breite) bzw. 28x10x8 mm / 28x10x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 2.8 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type 16100-A-2Z FAG (16100Z) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 16100-A-2Z FAG (16100Z) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 16100 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 16100 EMQ (Elektromotoren Qualität): 3. 16100 Industriequalität / Standard: 4. SS / S / W 16100 Edelstahl rostfrei 5. KER / CE 16100 Keramiklager Si3N4 / ZRO2* 6. FC 16100 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 16100 * (Hinweis: Keramik Kugellager 16100 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 16100 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 16100 haben die maximale Anzahl an Kugeln ( 16100 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 16100VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR16100 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC16100 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 16100-A-2Z FAG (16100Z) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
FAG 16100-A-2Z Rillenkugellager - 10 x 28 x 8 mm (ID x AD x B) - 16100Z Kugellager
HINWEIS: Die Lager 16100-A-2Z FAG sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1
- EAN: 4012802335989 / Zolltarifnummer: 84821010 / Marke: FAG
- Stahlblech-Spaltabdeckung auf beiden Seiten ohne Kontakt zum Innenring. Wartungsfrei für die Lebensdauer des Lagers geschmiert.
- Nachsetzzeichen A = Verbesserte Innenkonstruktion (Neue Generation).
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 4580 N / statisch: 1970 N
- Grenzdrehzahl: 34500 u/min
- Abmessung Innen x Außen x Breite: 10x28x8 mm
- Abmessung Außen x Innen x Breite: 28x10x8 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 16100Z abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 16100-A-2Z FAG wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*28*8 mm.
FAG Rillenkugellager Innendurchmesser 10 mm
FAG Rillenkugellager Aussendurchmesser 28 mm
FAG Rillenkugellager Breite 8 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 16100-A-2Z also 28*10*8 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
