1614 2RS

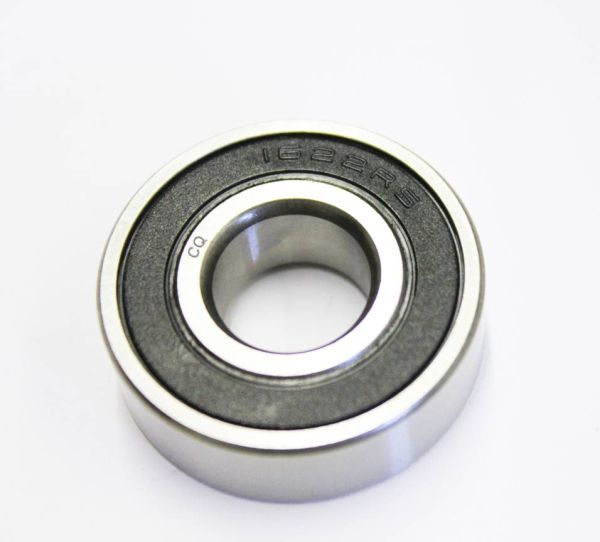

Rillenkugellager - 9.525x28.575x9.525 mm (bzw. 28.575x9.525x9.525 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 1614
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
1614RS
4,50 €
3,78 €
| Menge | Preis je |
|---|---|
| 4 + | 4,20 € 3,53 € |
| 10 + | 4,00 € 3,36 € |
| Artikelnummer | 1614RS |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Zölliges Kugellager (Inch-Maße) |
| Abmessungen (mm) - Innen x Außen x Breite | 9,525 x 28,575 x 9,525 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 9.525 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 28.575 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 9.525 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 3/8“ |
| Außendurchmesser (Zoll) | 1-1/8" |
| Breite (Zoll) | 3/8“ |
Datenblatt zur Type 1614 2RS (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 9.525 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.518 mm bis max. 9.525 mm. D = Außendurchmesser: 28.575 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 28.567 mm bis max. 28.575 mm. B = Breite: 9.525 mm (zur Breite = 9.525 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 9.525x28.575x9.525 mm / 9.525x28.575x9.525mm (Innen x Außen x Breite) bzw. 28.575x9.525x9.525 mm / 28.575x9.525x9.525mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.9525 cm, Außendurchmesser = 2.8575 cm , Breite = 0.9525 cm. |
Lagerluft und AxialspielDie Type 1614 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 1614 2RS entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 1614 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 1614 EMQ (Elektromotoren Qualität): 3. 1614 Industriequalität / Standard: 4. SS / S / W 1614 Edelstahl rostfrei 5. KER / CE 1614 Keramiklager Si3N4 / ZRO2* 6. FC 1614 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 1614 * (Hinweis: Keramik Kugellager 1614 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 1614 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 1614 haben die maximale Anzahl an Kugeln ( 1614 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 1614VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR1614 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC1614 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 1614 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager 1614 2RS / 1604RS
Zoll Maß / Inch Size Kugellager (Innen x Außen x Breite):
Zoll Abmessung: 3/8" x 1-1/8" x 3/8"
entsprechend metrisch: 9,525 x 28,575 x 9,525 mm
- Beidseitig gedichtet (Gummidichtungen), wartungsfrei gefettet
- Bauart: Rillenkugellager
- Besonderheit: Kugellager Zoll Abmessung (Commercial Inch Size Kugellager)
- 100Cr6 Chromlegierter Wälzlagerstahl
- Tragzahl Dyn. 1,78 kN
- Tragzahl Stat. 1,02 kN
- Gewicht ca. 35g
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
