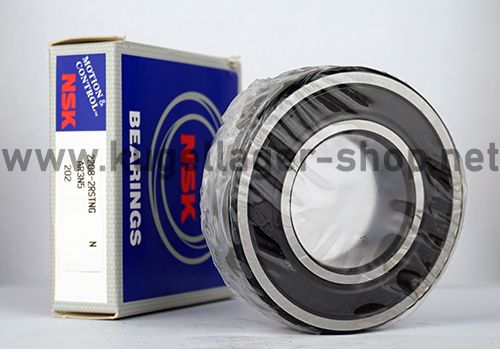

2208 2RS TNG NSK (= 2208 2RSTNG NSK)
Pendelkugellager - 40x80x23 mm (bzw. 80x40x23 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 2208
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29003
37,00 €
31,09 €
| Menge | Preis je |
|---|---|
| 4 + | 35,15 € 29,54 € |
| 10 + | 33,30 € 27,98 € |
| Artikelnummer | 29003 |
|---|---|
| Hersteller | NSK |
| EAN | 2000010096456 |
| Zolltarifnummer | 84821090 |
| Bauart | Pendelkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 80 x 23 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 80 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 23 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,5748031496 |
| Außendurchmesser (Zoll) | 3,1496062992 |
| Breite (Zoll) | 0,905511811 |
Datenblatt zur Type 2208 2RS TNG NSK (= 2208 2RSTNG NSK) (Pendelkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 80 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 79.989 mm bis max. 80 mm. B = Breite: 23 mm (zur Breite = 23 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x80x23 mm / 40x80x23mm (Innen x Außen x Breite) bzw. 80x40x23 mm / 80x40x23mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 8 cm , Breite = 2.3 cm. |
Lagerluft und AxialspielDie Type 2208 2RS TNG NSK (= 2208 2RSTNG NSK) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 2208 2RS TNG NSK (= 2208 2RSTNG NSK) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 2208 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 2208 EMQ (Elektromotoren Qualität): 3. 2208 Industriequalität / Standard: 4. SS / S / W 2208 Edelstahl rostfrei 5. KER / CE 2208 Keramiklager Si3N4 / ZRO2* 6. FC 2208 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 2208 * (Hinweis: Keramik Kugellager 2208 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 2208 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 2208 haben die maximale Anzahl an Kugeln ( 2208 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 2208VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR2208 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC2208 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 2208 2RS TNG NSK (= 2208 2RSTNG NSK) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
NSK 2208 2RS TNG NSK Pendelkugellager / Pendellager - 40 x 80 x 23 mm (ID x AD x B) - 2208RS Kugellager
HINWEIS: Die Lager 2208 2RS TNG NSK sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Pendelkugellager - Zweireihiges Pendellager nach DIN 630
- EAN: / Zolltarifnummer: 84821090 / Marke: NSK
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Beidseitig gedichtetes (=2RS) Pendelkugellager mit Nylonkäfig (= TNG) von NSK. Das Pendellager ist wartungsfrei für die Lebensdauer geschmiert.
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 19900 N / statisch: 6950 N
- Grenzdrehzahl: 5600 u/min
- Abmessung Innen x Außen x Breite: 40x80x23 mm
- Abmessung Außen x Innen x Breite: 80x40x23 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 2208RS abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 2208 2RS TNG NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*80*23 mm.
NSK Pendelkugellager Innendurchmesser 40 mm
NSK Pendelkugellager Aussendurchmesser 80 mm
NSK Pendelkugellager Breite 23 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 2208 2RS TNG NSK also 80*40*23 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
