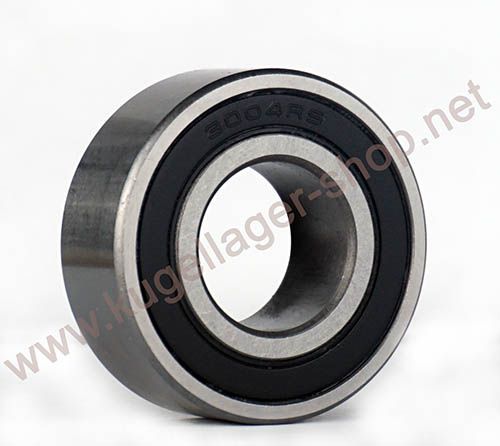

3004 2RS (Zweireihiges Schrägkugellager / Alt. 3004-B-2RS-TVH)
Schrägkugellager - 20x42x16 mm (bzw. 42x20x16 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3004
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
30042RS
8,20 €
6,89 €
| Menge | Preis je |
|---|---|
| 4 + | 7,80 € 6,55 € |
| 10 + | 7,40 € 6,22 € |
| 50 + | 7,23 € 6,08 € |
| 200 + | 6,90 € 5,80 € |
| Artikelnummer | 30042RS |
|---|---|
| Bauart | Schrägkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 42 x 16 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 16 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,787402 |
| Außendurchmesser (Zoll) | 1,65354 |
| Breite (Zoll) | 0,629921 |
Datenblatt zur Type 3004 2RS (Zweireihiges Schrägkugellager / Alt. 3004-B-2RS-TVH) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm. D = Außendurchmesser: 42 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.989 mm bis max. 42 mm. B = Breite: 16 mm (zur Breite = 16 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x42x16 mm / 20x42x16mm (Innen x Außen x Breite) bzw. 42x20x16 mm / 42x20x16mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 4.2 cm , Breite = 1.6 cm. |
Lagerluft und AxialspielDie Type 3004 2RS (Zweireihiges Schrägkugellager / Alt. 3004-B-2RS-TVH) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3004 2RS (Zweireihiges Schrägkugellager / Alt. 3004-B-2RS-TVH) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 3004 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3004 EMQ (Elektromotoren Qualität): 3. 3004 Industriequalität / Standard: 4. SS / S / W 3004 Edelstahl rostfrei 5. KER / CE 3004 Keramiklager Si3N4 / ZRO2* 6. FC 3004 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3004 * (Hinweis: Keramik Kugellager 3004 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3004 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3004 haben die maximale Anzahl an Kugeln ( 3004 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3004VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3004 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3004 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3004 2RS (Zweireihiges Schrägkugellager / Alt. 3004-B-2RS-TVH) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
3004-2RS / 3004-B-2RS-TVH Schrägkugellager zweireihig (Doppelreihiges Schrägkugellager)
- Ausführung "B" = Druckwinkel 25°
- Bauart: Wälzlager - Kugellager - Schrägkugellager - Doppelreihig / Zweireihig (= Zwei Kugelreihen)
- Toleranzklasse PN / P0 (Normal Lagerluft)
- Verbesserte Gummidichtungen (NBR): Der Innenring hat eine kleine Abkantung, an denen die Dichtung anliegt. Die Lager sind so sehr reibungsarm und trotzdem gut gedichetet
- Wartungsfrei gefettet mit Premiumfett: Kyodo Yushi Raremax SuperN
- Schrägkugellager Nachsetzzeichen TN / TN9 / NY / TVH = PA66 glasfaserverstärkter Polyamidkäfig (Nylon / Massivkäfig)
- Marke: Neutral oder CQ
- Betriebstemperatur ca. -20 / + 100 °C
- Grenzdrehzahl ca. 9.000 Umdrehungen / Min.
- Dynamische Tragzahl (radial) ca. 11.3 kN
- Statische Tragzahl (radial) ca. 7.43 kN
- Gewicht ca. 90 g
Schrägkugellager Abmessungen:
- Innen x Außen x Breite = 20x42x16 mm bzw. Außen x Innen x Breite = 42x20x16 mm
- Schrägkugellager Innendurchmesser 20 mm
- Schrägkugellager Außendurchmesser 42 mm
- Schrägkugellager Breite 16 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Keine Angaben zu Schrägkugellager 3004 von SKFUmschlüsselung FAG / INA:
3004-B-2RS-TVHUmschlüsselung NSK:
Keine Angaben zu Schrägkugellager 3004 von NSKUmschlüsselung NTN:
Keine Angaben zu Schrägkugellager 3004 von NTNUmschlüsselung SNR / EZO / NKE:
Keine Angaben zu Schrägkugellager 3004 von SNRSonstige alternative Bezeichnungen:
