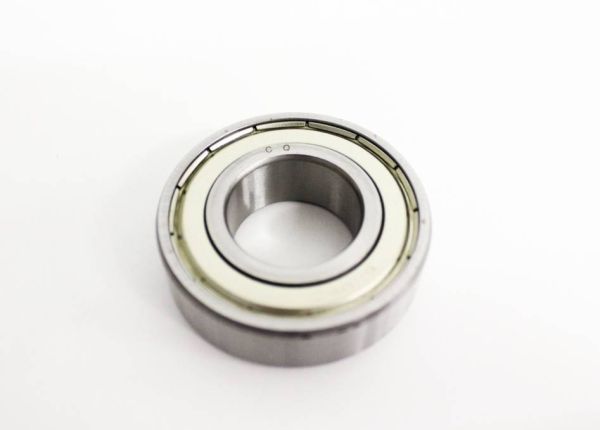

3006 ZZ

Schrägkugellager - 30x55x19 mm (bzw. 55x30x19 mm)

Materialbelastbarkeit:
Korrosionsbeständigkeit:
Dichtigkeit:
Drehzahlbereich:

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3006

Auf Lager
Artikelnummer
23012

Lieferzeit: 1-4 Werktage*

9,50 € 8,19 €
Menge Preis
4 + 9,30 € 8,02 €
10 + 8,50 € 7,33 €
50 + 8,30 € 7,16 €
100 + 7,50 € 6,47 €
Inkl. 16% MwSt., zzgl. Versand
Mehr Informationen
Art Schrägkugellager
Besonderheit Industrielager (100Cr6 Wälzlagerstahl)
Abmessungen (mm) - Innen x Außen x Breite 30 x 55 x 19 mm
Abdeckung ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max.
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: 60-64HRC
Käfigmaterial Käfig aus Stahlblech (ST12); 150°C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.005 mm / max.: 0.02 mm
Innendurchmesser (mm) 30
Innendurchmesser Toleranz +0 / -0.010 mm
Außendurchmesser (mm) 55
Außendurchmesser Toleranz +0 / -0.013 mm
Breite (mm) 19
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Winkel (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 1,1811
Außendurchmesser (Zoll) 2,16535
Breite (Zoll) 0,74803
Gewicht (kg) 0.160000

Datenblatt zur Type 3006 ZZ (Schrägkugellager)

Abmessungen und Toleranzen

d = Innendurchmesser: 30 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.99 mm bis max. 30 mm.

D = Außendurchmesser: 55 mm ( +0 / -0.013 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 54.987 mm bis max. 55 mm.

B = Breite: 19 mm (zur Breite = 19 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x55x19 mm (Innen x Außen x Breite) bzw. 55x30x19 mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 5.5 cm , Breite = 1.9 cm.

Lagerluft und Axialspiel

Die Type 3006 ZZ hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type 3006 ZZ entspricht nachfolgend der Nr. 3

Tragzahlen in der Ausführung:

1. 3006 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 19900 N
Statische Tragzahl [radial]: 15400 N

2. 3006 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 16915 N
Statische Tragzahl [radial]: 13090 N

3. 3006 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 15721 N
Statische Tragzahl [radial]: 12166 N

4. 3006 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 14527 N
Statische Tragzahl [radial]: 11242 N

5. 3006 Keramiklager *
Dynamische Tragzahl [radial]: 10945 N
Statische Tragzahl [radial]: 8470 N

6. 3006 MAX / VRS **
Dynamische Tragzahl [radial]: 25870 N
Statische Tragzahl [radial]: 20020 N

* (Hinweis: Keramik Kugellager 3006 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3006 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 3006 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY3006 2RS.

** (Hinweis: Vollkugellager 3006 haben die maximale Anzahl an Kugeln ( 3006 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3006VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3006 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3006 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 3006 ZZ als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

Schrägkugellager 3006 - 30x55x19 mm

Dichtungsvarianten: Lager 3006

- Beidseitig mit Stahlblechscheibe: 3006 ZZ / 2Z / 2ZR - 3006zz
- Einseitig mit Stahlblechscheibe: 3006 Z - 3006z - 3006ZR
- Offen: Kugellager 3006

Starker 'TN' Käfig aus glasfaserverstärktem Polyamid (TN), der die Kugeln auf Position hält und dem Lager zusätzliche Stabilität und Tragfähigkeit verleiht.
Befettung Chevron SRI 2:
Anhaftung und Verschleißhemmung: Sehr gut
Geräuschunterdrückung: Gut (Niedrige Drehzahlen) - Durchschnittlich (Hohe Drehzahlen)
FDA Lebensmittelindustrie Konformität: Nein
Temperaturbereich: -30°C/+150°C

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

-

Umschlüsselung NSK:


Umschlüsselung NTN:


Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

3006z / 3006zz / Kugellager 3006 / 3006 2Z / 3006 ZR / 3006 2ZR
-

HINWEIS: Gerne erstellen wir Ihnen ein individuelles Angebot (z.B. bei wiederkehrendem Bedarf, größerer Menge, speziellen Materialanforderungen oder unternehmensspezifischen Einkaufsbedingungen). Kontaktieren Sie uns dazu bitte.
