3203 ZZ TN

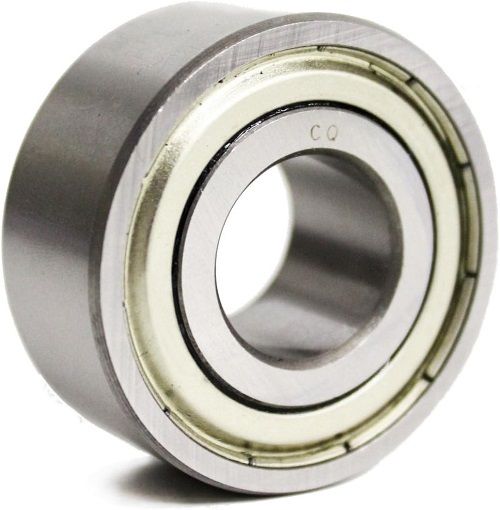

Schrägkugellager - 17x40x17.5 mm (bzw. 40x17x17.5 mm)

Materialbelastbarkeit:
Korrosionsbeständigkeit:
Dichtigkeit:
Drehzahlbereich:

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3203

Auf Lager
Artikelnummer
22904

Lieferzeit: 1-4 Werktage*

9,40 € 8,10 €
Menge Preis
4 + 8,90 € 7,67 €
10 + 8,40 € 7,24 €
50 + 8,00 € 6,90 €
100 + 7,70 € 6,64 €
Inkl. 16% MwSt., zzgl. Versand
Mehr Informationen
Art Schrägkugellager
Besonderheit Industrielager (100Cr6 Wälzlagerstahl)
Abmessungen (mm) - Innen x Außen x Breite 17 x 40 x 17.5 mm
Abdeckung ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max.
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: 60-64HRC
Käfigmaterial Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.003 mm / max.: 0.018 mm
Innendurchmesser (mm) 17
Innendurchmesser Toleranz +0 / -0.008 mm
Außendurchmesser (mm) 40
Außendurchmesser Toleranz +0 / -0.011 mm
Breite (mm) 17.5
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Winkel (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 0,66929
Außendurchmesser (Zoll) 1,5748
Breite (Zoll) 0,688
Gewicht (kg) 0.096000

Datenblatt zur Type 3203 ZZ TN (Schrägkugellager)

Abmessungen und Toleranzen

d = Innendurchmesser: 17 mm ( +0 / -0.008 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm.

D = Außendurchmesser: 40 mm ( +0 / -0.011 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 39.989 mm bis max. 40 mm.

B = Breite: 17.5 mm (zur Breite = 17.5 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x40x17.5 mm (Innen x Außen x Breite) bzw. 40x17x17.5 mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 4 cm , Breite = 1.75 cm.

Lagerluft und Axialspiel

Die Type 3203 ZZ TN hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type 3203 ZZ TN entspricht nachfolgend der Nr. 3

Tragzahlen in der Ausführung:

1. 3203 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 14300 N
Statische Tragzahl [radial]: 8800 N

2. 3203 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 12155 N
Statische Tragzahl [radial]: 7480 N

3. 3203 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 11297 N
Statische Tragzahl [radial]: 6952 N

4. 3203 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 10439 N
Statische Tragzahl [radial]: 6424 N

5. 3203 Keramiklager *
Dynamische Tragzahl [radial]: 7865 N
Statische Tragzahl [radial]: 4840 N

6. 3203 MAX / VRS **
Dynamische Tragzahl [radial]: 18590 N
Statische Tragzahl [radial]: 11440 N

* (Hinweis: Keramik Kugellager 3203 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3203 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 3203 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY3203 2RS.

** (Hinweis: Vollkugellager 3203 haben die maximale Anzahl an Kugeln ( 3203 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3203VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3203 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3203 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 3203 ZZ TN als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

Schrägkugellager 3203 - 17x40x17,5 mm

Dichtungsvarianten: Lager 3203

- Beidseitig mit Stahlblechscheibe: 3203 ZZ / 2Z - 3203zz
- Einseitig mit Stahlblechscheibe: 3203 Z - 3203z
- Offen: Kugellager 3203

Weitere Bezeichnungen: 5203 ZZ / 5203z
Starker 'TN' Käfig aus glasfaserverstärktem Polyamid (TN), der die Kugeln auf Position hält und dem Lager zusätzliche Stabilität und Tragfähigkeit verleiht.
Befettung Chevron SRI 2:
Anhaftung und Verschleißhemmung: Sehr gut
Geräuschunterdrückung: Gut (Niedrige Drehzahlen) - Durchschnittlich (Hohe Drehzahlen)
FDA Lebensmittelindustrie Konformität: Nein
Temperaturbereich: -30°C/+150°C

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

-

Umschlüsselung NSK:


Umschlüsselung NTN:


Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

3203z / 3203zz / Kugellager 3203
-

HINWEIS: Gerne erstellen wir Ihnen ein individuelles Angebot (z.B. bei wiederkehrendem Bedarf, größerer Menge, speziellen Materialanforderungen oder unternehmensspezifischen Einkaufsbedingungen). Kontaktieren Sie uns dazu bitte.
