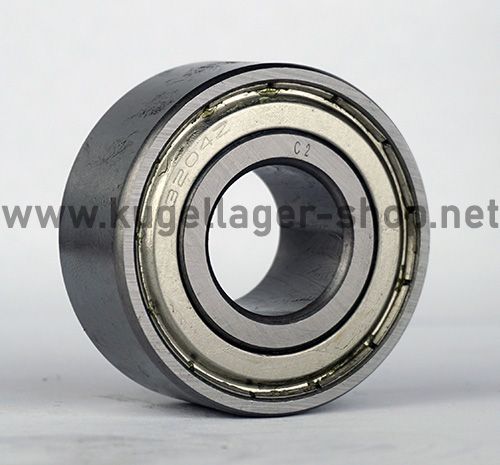

3204-B-ZZ-C2 TN (Eingeengte Lagerluft C2)
Schrägkugellager - 20x47x20.6 mm (bzw. 47x20x20.6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3204
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
23897
13,00 €
10,92 €
| Menge | Preis je |
|---|---|
| 4 + | 12,35 € 10,38 € |
| 10 + | 11,70 € 9,83 € |
| 50 + | 11,05 € 9,29 € |
| 100 + | 9,75 € 8,19 € |
| Artikelnummer | 23897 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Schrägkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 47 x 20.6 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C2 (Lagerluft kleiner als normal). Kaum Spiel zwischen Wälzkörper und Ringen. Oft genutzt bei locker sitzenden Innen- und Außenringe. |
| Radialspiel | min.: 0.00 mm / max.: 0.009 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 47 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 20.6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,7874015748 |
| Außendurchmesser (Zoll) | 1,8503937008 |
| Breite (Zoll) | 0,811023622 |
Datenblatt zur Type 3204-B-ZZ-C2 TN (Eingeengte Lagerluft C2) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm. D = Außendurchmesser: 47 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.989 mm bis max. 47 mm. B = Breite: 20.6 mm (zur Breite = 20.6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x47x20.6 mm / 20x47x20.6mm (Innen x Außen x Breite) bzw. 47x20x20.6 mm / 47x20x20.6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 4.7 cm , Breite = 2.06 cm. |
Lagerluft und AxialspielDie Type 3204-B-ZZ-C2 TN (Eingeengte Lagerluft C2) hat die Lagerluft Klassifizierung: C2 (Lagerluft kleiner als normal). Kaum Spiel zwischen Wälzkörper und Ringen. Oft genutzt bei locker sitzenden Innen- und Außenringe. . Das Axialspiel beträgt: min.: 0.00 mm / max.: 0.009 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3204-B-ZZ-C2 TN (Eingeengte Lagerluft C2) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 3204 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3204 EMQ (Elektromotoren Qualität): 3. 3204 Industriequalität / Standard: 4. SS / S / W 3204 Edelstahl rostfrei 5. KER / CE 3204 Keramiklager Si3N4 / ZRO2* 6. FC 3204 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3204 * (Hinweis: Keramik Kugellager 3204 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3204 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3204 haben die maximale Anzahl an Kugeln ( 3204 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3204VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3204 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3204 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3204-B-ZZ-C2 TN (Eingeengte Lagerluft C2) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
3204-B-ZZ-C2 TN Schrägkugellager - 20 x 47 x 20.6 mm (ID x AD x B) - 3204Z Kugellager
HINWEIS: Die Lager 3204-B-ZZ-C2 TN sind doppelreihige Schrägkugellager (= zweireihige Schräglager) und nehmen sowohl axiale, als auch radiale Kräfte in beide Richtungen auf. Die Lager haben keine Einbaurichtung.
- Bauart: Wälzlager - Kugellager - Radial-Schrägkugellager - Schrägkugellager zweireihig nach DIN 628 (Doppelreihiges Schrägkugellager)
- Zolltarifnummer: 84821090
- Stahlblech-Spaltabdeckung auf beiden Seiten ohne Kontakt zum Innenring. Wartungsfrei für die Lebensdauer des Lagers geschmiert.
- Nachsetzzeichen C2 = Eingeengte Lagerluft, B = Keine Schmiernut, TN = Nylonkäfig, ZZ = Beidseitige Stahlblech-Abdeckungen
- Reduzierte Lagerluft Klasse C2
- Abmessung Innen x Außen x Breite: 20x47x20.6 mm
- Abmessung Außen x Innen x Breite: 47x20x20.6 mm
