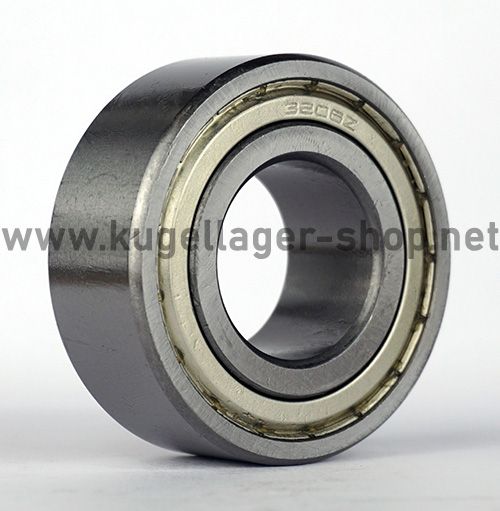

3206 ZZ TN

Abmessungen und Toleranzen

d = Innendurchmesser: 30 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.99 mm bis max. 30 mm.

D = Außendurchmesser: 62 mm ( +0 / -0.013 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 61.987 mm bis max. 62 mm.

B = Breite: 23.8 mm (zur Breite = 23.8 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x62x23.8 mm (Innen x Außen x Breite) bzw. 62x30x23.8 mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 6.2 cm , Breite = 2.38 cm.

Lagerluft und Axialspiel

Die Type 3206 ZZ TN hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type 3206 ZZ TN entspricht nachfolgend der Nr. 3

Tragzahlen in der Ausführung:

1. 3206 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 30500 N
Statische Tragzahl [radial]: 22000 N

2. 3206 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 25925 N
Statische Tragzahl [radial]: 18700 N

3. 3206 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 24095 N
Statische Tragzahl [radial]: 17380 N

4. 3206 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 22265 N
Statische Tragzahl [radial]: 16060 N

5. 3206 Keramiklager *
Dynamische Tragzahl [radial]: 16775 N
Statische Tragzahl [radial]: 12100 N

6. 3206 MAX / VRS **
Dynamische Tragzahl [radial]: 39650 N
Statische Tragzahl [radial]: 28600 N

* (Hinweis: Keramik Kugellager 3206 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3206 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 3206 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY3206 2RS.

** (Hinweis: Vollkugellager 3206 haben die maximale Anzahl an Kugeln ( 3206 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3206VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3206 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3206 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
