3207-B TN

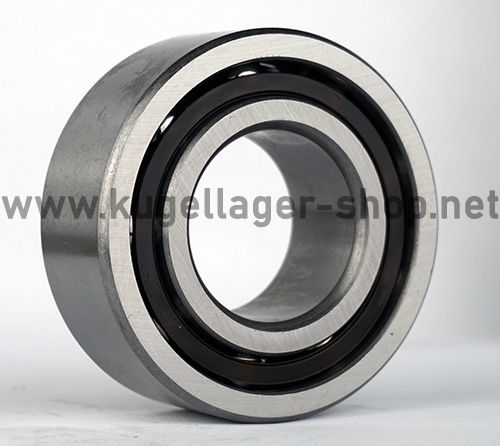

Schrägkugellager - 35x72x27 mm (bzw. 72x35x27 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3207
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26467
12,00 €
10,08 €
| Menge | Preis je |
|---|---|
| 4 + | 11,40 € 9,58 € |
| 10 + | 10,80 € 9,08 € |
| 50 + | 10,20 € 8,57 € |
| 100 + | 9,00 € 7,56 € |
| Artikelnummer | 26467 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Schrägkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 35 x 72 x 27 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 35 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 72 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 27 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,3779527559 |
| Außendurchmesser (Zoll) | 2,8346456693 |
| Breite (Zoll) | 1,062992126 |
Datenblatt zur Type 3207-B TN (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 35 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.988 mm bis max. 35 mm. D = Außendurchmesser: 72 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 71.987 mm bis max. 72 mm. B = Breite: 27 mm (zur Breite = 27 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x72x27 mm / 35x72x27mm (Innen x Außen x Breite) bzw. 72x35x27 mm / 72x35x27mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 7.2 cm , Breite = 2.7 cm. |
Lagerluft und AxialspielDie Type 3207-B TN hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3207-B TN entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 3207 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3207 EMQ (Elektromotoren Qualität): 3. 3207 Industriequalität / Standard: 4. SS / S / W 3207 Edelstahl rostfrei 5. KER / CE 3207 Keramiklager Si3N4 / ZRO2* 6. FC 3207 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3207 * (Hinweis: Keramik Kugellager 3207 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3207 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3207 haben die maximale Anzahl an Kugeln ( 3207 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3207VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3207 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3207 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3207-B TN als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
3207-B TN Schrägkugellager - 35 x 72 x 27 mm (ID x AD x B) - 3207 Kugellager
HINWEIS: Das Lager 3207-B TN ist ein zweireihiges Schrägkugellager (= doppelreihiges Schräglager) und nimmt axiale und radiale Lasten in beide Richtungen auf. Das Lager hat deshalb keine spezifische Einbaurichtung..
- Bauart: Wälzlager - Kugellager - Radial-Schrägkugellager - Schrägkugellager zweireihig nach DIN 628 (Doppelreihiges Schrägkugellager)
- Zolltarifnummer: 84821090
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung. Die Lager müssen geschmiert werden oder im Öl laufen.
- Nachsetzzeichen B = Keine Schmiernut, TN = Nylonkäfig.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 35x72x27 mm
- Abmessung Außen x Innen x Breite: 72x35x27 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 3207 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 3207-B TN wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 35*72*27 mm.
Schrägkugellager Innendurchmesser 35 mm
Schrägkugellager Aussendurchmesser 72 mm
Schrägkugellager Breite 27 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 3207-B TN also 72*35*27 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
