3303 2RS / 5303 2RS

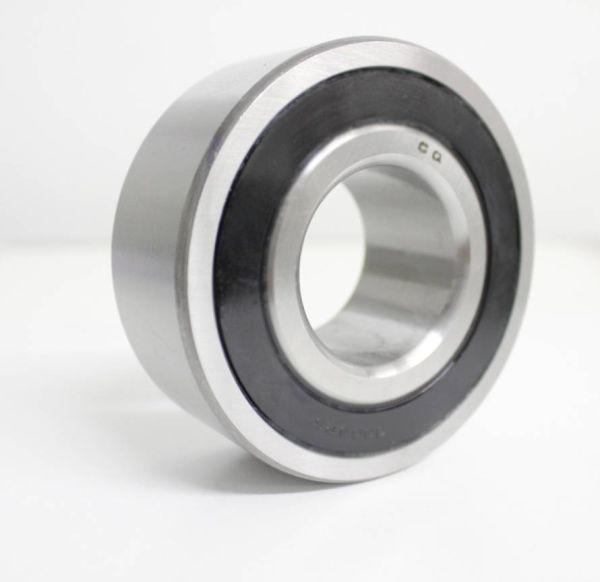

Schrägkugellager - 17x47x22.2 mm (bzw. 47x17x22.2 mm)

Materialbelastbarkeit:
Korrosionsbeständigkeit:
Dichtigkeit:
Drehzahlbereich:

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3303

Auf Lager
Artikelnummer
22874

Lieferzeit: 1-4 Werktage*

9,40 € 8,10 €
Menge Preis
4 + 8,90 € 7,67 €
10 + 8,40 € 7,24 €
50 + 8,00 € 6,90 €
100 + 7,70 € 6,64 €
Inkl. 16% MwSt., zzgl. Versand
Mehr Informationen
Art Schrägkugellager
Besonderheit Industrielager (100Cr6 Wälzlagerstahl)
Abmessungen (mm) - Innen x Außen x Breite 17 x 47 x 22.2 mm
Abdeckung Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max.
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: 60-64HRC
Käfigmaterial Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.003 mm / max.: 0.018 mm
Innendurchmesser (mm) 17
Innendurchmesser Toleranz +0 / -0.008 mm
Außendurchmesser (mm) 47
Außendurchmesser Toleranz +0 / -0.011 mm
Breite (mm) 22.2
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Winkel (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 0,66929
Außendurchmesser (Zoll) 1,85039
Breite (Zoll) 0,874
Gewicht (kg) 0.177000

Datenblatt zur Type 3303 2RS / 5303 2RS (Schrägkugellager)

Abmessungen und Toleranzen

d = Innendurchmesser: 17 mm ( +0 / -0.008 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm.

D = Außendurchmesser: 47 mm ( +0 / -0.011 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.989 mm bis max. 47 mm.

B = Breite: 22.2 mm (zur Breite = 22.2 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x47x22.2 mm (Innen x Außen x Breite) bzw. 47x17x22.2 mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 4.7 cm , Breite = 2.22 cm.

Lagerluft und Axialspiel

Die Type 3303 2RS / 5303 2RS hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type 3303 2RS / 5303 2RS entspricht nachfolgend der Nr. 3

Tragzahlen in der Ausführung:

1. 3303 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 22500 N
Statische Tragzahl [radial]: 13100 N

2. 3303 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 19125 N
Statische Tragzahl [radial]: 11135 N

3. 3303 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 17775 N
Statische Tragzahl [radial]: 10349 N

4. 3303 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 16425 N
Statische Tragzahl [radial]: 9563 N

5. 3303 Keramiklager *
Dynamische Tragzahl [radial]: 12375 N
Statische Tragzahl [radial]: 7205 N

6. 3303 MAX / VRS **
Dynamische Tragzahl [radial]: 29250 N
Statische Tragzahl [radial]: 17030 N

* (Hinweis: Keramik Kugellager 3303 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3303 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 3303 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY3303 2RS.

** (Hinweis: Vollkugellager 3303 haben die maximale Anzahl an Kugeln ( 3303 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3303VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3303 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3303 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 3303 2RS / 5303 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

Schrägkugellager 3303 - 17x47x22,2 mm

Dichtungsvarianten: Lager 3303

- Beidseitig mit Kunststoffabdeckung: 3303 2RS
- Einseitig mit Kunststoffabdeckung: 3303 RS - 3303rs
- Offen: Kugellager 3303

Weitere Bezeichnungen: 5303 2RS / 5303rs
Starker 'TN' Käfig aus glasfaserverstärktem Polyamid (TN), der die Kugeln auf Position hält und dem Lager zusätzliche Stabilität und Tragfähigkeit verleiht.
Geänderte Innenkonstruktion B: Druckwinkel 40° / Außenmaß unverändert.

Befettung Chevron SRI 2:
Anhaftung und Verschleißhemmung: Sehr gut
Geräuschunterdrückung: Gut (Niedrige Drehzahlen) - Durchschnittlich (Hohe Drehzahlen)
FDA Lebensmittelindustrie Konformität: Nein
Temperaturbereich: -30°C/+150°C

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

-

Umschlüsselung NSK:


Umschlüsselung NTN:


Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

3303rs / 3303 rs / Kugellager 3303
-
