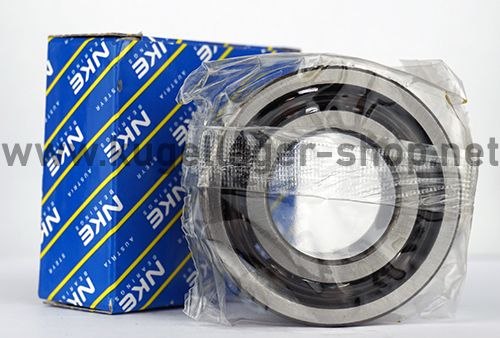

3314-B-TV NKE (Steyr Austria) – TV = Nylonkäfig
Schrägkugellager - 70x150x63.5 mm (bzw. 150x70x63.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3314
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
3314BTVNKE
175,00 €
147,06 €
| Menge | Preis je |
|---|---|
| 4 + | 166,25 € 139,71 € |
| 10 + | 157,50 € 132,35 € |
| Artikelnummer | 3314BTVNKE |
|---|---|
| Hersteller | NKE |
| EAN | 9008745141355 |
| Zolltarifnummer | 84821090 |
| Bauart | Schrägkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 70 x 150 x 63.5 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.010 mm / max.: 0.030 mm |
| Innendurchmesser (mm) | 70 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 150 |
| Außendurchmesser Toleranz | +0 / -0.015 mm |
| Breite (mm) | 63.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 2,7559055118 |
| Außendurchmesser (Zoll) | 5,905511811 |
| Breite (Zoll) | 2,5 |
Datenblatt zur Type 3314-B-TV NKE (Steyr Austria) – TV = Nylonkäfig (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 70 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 69.988 mm bis max. 70 mm. D = Außendurchmesser: 150 mm ( +0 / -0.015 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 149.985 mm bis max. 150 mm. B = Breite: 63.5 mm (zur Breite = 63.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 70x150x63.5 mm / 70x150x63.5mm (Innen x Außen x Breite) bzw. 150x70x63.5 mm / 150x70x63.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 7 cm, Außendurchmesser = 15 cm , Breite = 6.35 cm. |
Lagerluft und AxialspielDie Type 3314-B-TV NKE (Steyr Austria) – TV = Nylonkäfig hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.010 mm / max.: 0.030 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3314-B-TV NKE (Steyr Austria) – TV = Nylonkäfig entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 3314 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3314 EMQ (Elektromotoren Qualität): 3. 3314 Industriequalität / Standard: 4. SS / S / W 3314 Edelstahl rostfrei 5. KER / CE 3314 Keramiklager Si3N4 / ZRO2* 6. FC 3314 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3314 * (Hinweis: Keramik Kugellager 3314 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3314 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3314 haben die maximale Anzahl an Kugeln ( 3314 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3314VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3314 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3314 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3314-B-TV NKE (Steyr Austria) – TV = Nylonkäfig als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
NKE 3314-B-TV Schrägkugellager - 70 x 150 x 63.5 mm (ID x AD x B) - 3314 Kugellager
HINWEIS: Die Lager 3314-B-TV NKE sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Radial-Schrägkugellager - Schrägkugellager zweireihig nach DIN 628 (Doppelreihiges Schrägkugellager)
- EAN: 9008745141355 / Zolltarifnummer: 84821090 / Marke: NKE
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung. Grenzdrehzahl gilt für Fettschmierung (Ölschmierung höher).
- Nachsetzzeichen B = Keine Schmiernut, TV = Nylonkäfig.
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 143300 N / statisch: 167800 N
- Grenzdrehzahl: 4300 u/min
- Abmessung Innen x Außen x Breite: 70x150x63.5 mm
- Abmessung Außen x Innen x Breite: 150x70x63.5 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 3314 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 3314-B-TV NKE wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 70*150*63.5 mm.
NKE Schrägkugellager Innendurchmesser 70 mm
NKE Schrägkugellager Aussendurchmesser 150 mm
NKE Schrägkugellager Breite 63.5 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 3314-B-TV also 150*70*63.5 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: NKE Austria GmbHAdresse: Im Stadtgut C4, Steyr, 4407, AT
Kontakt: https://industry.fersa.com/de/contact/
Tel.: +43 7252 86667
Sicherheitshinweise
- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
