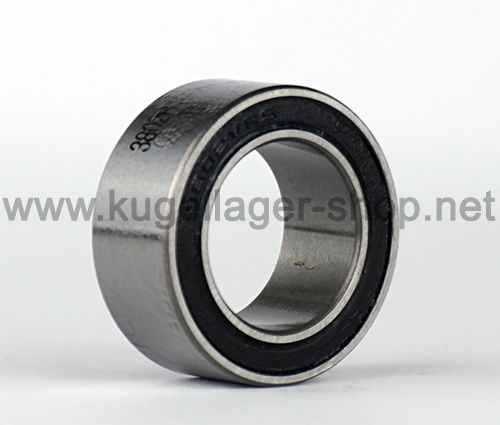

3802 W-LLB (= 3802H10-2RSV/TN9, W = Breite 10 mm)
Schrägkugellager - 15x24x10 mm (bzw. 24x15x10 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3802
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
3802W-LLB
12,00 €
10,08 €
| Menge | Preis je |
|---|---|
| 4 + | 11,00 € 9,24 € |
| 10 + | 10,00 € 8,40 € |
| Artikelnummer | 3802W-LLB |
|---|---|
| Hersteller | Neutral |
| Bauart | Schrägkugellager |
| Besonderheit | Spezielle Schrägkugellager Ausführung (axial und radial belastbar) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 24 x 10 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 10 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,59055 |
| Außendurchmesser (Zoll) | 0,94488 |
| Breite (Zoll) | 0,393701 |
Datenblatt zur Type 3802 W-LLB (= 3802H10-2RSV/TN9, W = Breite 10 mm) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 24 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x24x10 mm / 15x24x10mm (Innen x Außen x Breite) bzw. 24x15x10 mm / 24x15x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.4 cm , Breite = 1 cm. |
Lagerluft und AxialspielDie Type 3802 W-LLB (= 3802H10-2RSV/TN9, W = Breite 10 mm) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3802 W-LLB (= 3802H10-2RSV/TN9, W = Breite 10 mm) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 3802 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3802 EMQ (Elektromotoren Qualität): 3. 3802 Industriequalität / Standard: 4. SS / S / W 3802 Edelstahl rostfrei 5. KER / CE 3802 Keramiklager Si3N4 / ZRO2* 6. FC 3802 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3802 * (Hinweis: Keramik Kugellager 3802 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3802 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3802 haben die maximale Anzahl an Kugeln ( 3802 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3802VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3802 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3802 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3802 W-LLB (= 3802H10-2RSV/TN9, W = Breite 10 mm) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
3802 W-LLB / 3802H10-2RSV/TN9 Doppelreihiges Schrägkugellager 15x24x10 mm
- Bauart: Wälzlager - Kugellager - Schrägkugellager - Zweireihiges / Doppelreihiges Schrägkugellager
- W / H10 = Sonderbreite 10 mm, das normale 3802 hat 7 bzw. 8 mm Breite.
- LLB / 2RSV = Beidseitig gut gedichtet mit Berührungsdichtungen, welche in einer separat eingefrästen, V-förmigen Nut laufen.
- TN9: Das Lager hat zwei Nylonkäfige (einen für jede Kugelreihe).
- Es handelt sich um ein doppelreihiges Schrägkugellager (Double Row Angular Contact Ball Bearing), welches axiale und radiale Lasten in beide Richtungen aufnehmen kann. Das Lager hat entsprechend keine spezifische Einbaurichtung.
- Abmessung Innen x Außen x Breite: 15x24x10 mm
- Abmessung Außen x Innen x Breite: 24x15x10 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 3802W-LLB abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 3802 W-LLB wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*24*10 mm.
Schrägkugellager Innendurchmesser 15 mm
Schrägkugellager Aussendurchmesser 24 mm
Schrägkugellager Breite 10 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 3802H10 also 24*15*10 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
