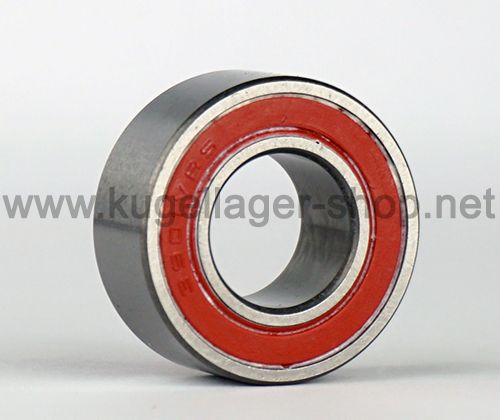

3901 LLU MAX (= 3901 2RS MAX / 3901VRS)
Vollkugeliges Schrägkugellager - 12x24x10 mm (bzw. 24x12x10 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3901
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
3901MAX
14,50 €
12,18 €
| Menge | Preis je |
|---|---|
| 4 + | 13,00 € 10,92 € |
| 10 + | 12,00 € 10,08 € |
| Artikelnummer | 3901MAX |
|---|---|
| Hersteller | Neutral |
| Bauart | Vollkugeliges Schrägkugellager |
| Besonderheit | Spezielle Schrägkugellager Ausführung (axial und radial belastbar) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 24 x 10 mm |
| Abdeckung | Beidseitige Gummidichtungen (NBR) mit starkem Kontakt zu den Ringen (Hohe Dichtwirkung, starke Reibung der Dichtung); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 10 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,472441 |
| Außendurchmesser (Zoll) | 0,944882 |
| Breite (Zoll) | 0,393701 |
Datenblatt zur Type 3901 LLU MAX (= 3901 2RS MAX / 3901VRS) (Vollkugeliges Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 24 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x24x10 mm / 12x24x10mm (Innen x Außen x Breite) bzw. 24x12x10 mm / 24x12x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.4 cm , Breite = 1 cm. |
Lagerluft und AxialspielDie Type 3901 LLU MAX (= 3901 2RS MAX / 3901VRS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 3901 LLU MAX (= 3901 2RS MAX / 3901VRS) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 3901 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3901 EMQ (Elektromotoren Qualität): 3. 3901 Industriequalität / Standard: 4. SS / S / W 3901 Edelstahl rostfrei 5. KER / CE 3901 Keramiklager Si3N4 / ZRO2* 6. FC 3901 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3901 * (Hinweis: Keramik Kugellager 3901 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3901 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3901 haben die maximale Anzahl an Kugeln ( 3901 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3901VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3901 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3901 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 3901 LLU MAX (= 3901 2RS MAX / 3901VRS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
3901 LLU MAX (= 3901 2RS MAX / 3901VRS) vollkugeliges, doppelreihiges Schrägkugellager 15x28x10 mm
- Bauart: Wälzlager - Kugellager - Schrägkugellager, zweireihig (Double Row Angular Contact Ball Bearing)
- MAX: Das Lager hat keinen Käfig und zwei voll aufgefüllte Kugelreihen (vollkugelig / Vollkugellager)
- LLU / VRS: Mit sehr starken Gummidichtungen auf beiden Seiten
- Doppelreihiges Schrägkugellager für axiale und radiale Belastungen in beide Richtungen. Zweirehige Schrägkugellager haben keine spezifische Einbaurichtung.
- Je nach Charge sind die Lager 3901LLUMAX, 3901VRS oder 3901-2RS-MAX gezeichnet und haben normalerweise rote Dichtungen.
- Material: 100Cr6
- Mit Finish Line Teflon Fett mit sehr starker Fettfüllung. Eine Nachschmierung ist nicht nötig.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 3901 2RS MAX / 3901 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 3901 LLU MAX folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*24*10 mm.
Schrägkugellager Innendurchmesser 12 mm
Schrägkugellager Aussendurchmesser 24 mm
Schrägkugellager Breite 10 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
