3903 2RS / 3903RS

Datenblatt zur Type 3903 2RS / 3903RS (Schrägkugellager)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 3903 2RS / 3903RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

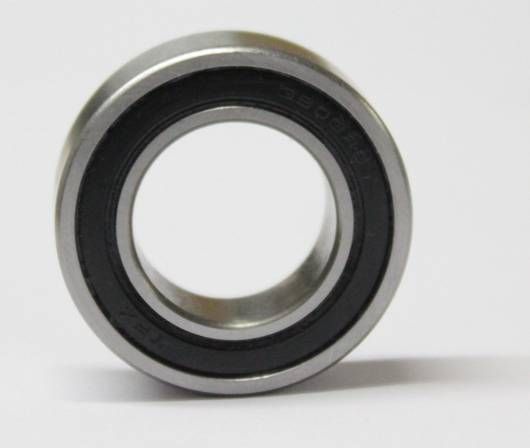

3903 2RS / MR 3903RS Kugellager / Tretlager

Maße 30x17x10 mm (AD x ID x B - Innen: 17 mm / Durchmesser 30mm / 10 mm Breit) / aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6

HINWEIS: Wir bieten dieses Lager auch in vollkugeliger Ausführung (für nicht-volle Drehungen) an: https://www.kugellager-shop.net/3903-2rs-max-3903vrs-vrsu-kugellager-voilkugelig-17x30x10-30x17x10.html

- Bauart: Wälzlager - Kugellager - Schrägkugellager - Doppelreihiges Schrägkugellager

- Druckwinkel: 30°

- Nimmt axiale und radiale Lasten in beide Richtungen auf (keine Einbaurichtung)

- Tragzahl dyn. 4.8 kN / Tragzahl stat. 3.64 kN

- 2x 13 Kugeln der Güteklasse G10 mit Durchmesser 3.175 mm.

- Verbesserte Nut-Dichtung

- MTB Tretlager u.a. für Fischer Pedelec

- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.

- Lage-, Form- und Maß-Toleranzen der vollkugeligen Lager sind konform mit DIN 620-P0 / ISO 4102-6X / JIS B 1714-6X.

-  Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.

-SPCC verstärkte NBR-Dichtscheiben auf beiden Seiten des Lager schützen die Kugeln vor Medieneintritt wie Verschmutzung oder Wasser. Dies ist besonders wichtig, denn Fett verbindet sich sehr schnell mit Staub- oder Schmutzpartikeln und verdickt sich dann. Dies führt dazu, dass die Kugeln nicht mehr rollen können. Die DIchtungen sind gering-schleifend, vergleichbar mit LLB Scheiben, ähnlich wie 2RS / 2RS1 / 2RSR / LLU / DDU / LU / DU. Wenn Sie das Lager auf einer Seite öffen möchten (also nur mit einer Dichtscheibe), können wir eine Dichtscheibe für Sie ohne weitere Kosten entfernen. Dies ändert nichts an der Breite des Lagers, welche auch einseitig gedichtet 10 mm beträgt.

- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 3903 2RS / 3903 RS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 3903 2RS / 3903RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*30*10 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Umschlüsselung FAG / INA:

Umschlüsselung NSK:

Umschlüsselung NTN:

Umschlüsselung SNR / EZO / NKE:

Sonstige alternative Bezeichnungen:

Hersteller / EU Verantwortliche Person

Sicherheitshinweise

- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.

- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.

- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.

- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.

- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
