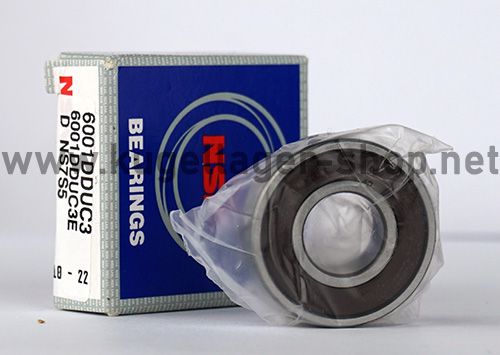

6001 DDU C3 E NSK (DDU: beidseitige Dichtung, C3: erhöhte Lagerluft, E: Elektromotor Qualität)
Rillenkugellager - 12x28x8 mm (bzw. 28x12x8 mm)
Materialbelastbarkeit: | |
Korrosionsbeständigkeit: | |
Dichtigkeit: | |
Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6001
Auf Lager
Lieferzeit* (Werktage): 1-4
Menge | Preis je |
---|---|
10 + | 4,01 € 3,37 € |
Artikelnummer | 6001DDUC3E |
---|---|
Hersteller | NSK |
Bauart | Rillenkugellager |
Besonderheit | Automotive Qualität (Extra gehärtet) |
Abmessungen (mm) - Innen x Außen x Breite | 12 x 28 x 8 |
Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
Radialspiel | min.: 0.011 mm / max.: 0.025 mm |
Innendurchmesser (mm) | 12 |
Innendurchmesser Toleranz | +0 / -0.007 mm |
Außendurchmesser (mm) | 28 |
Außendurchmesser Toleranz | +0 / -0.008 mm |
Breite (mm) | 8 |
Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
Innendurchmesser (Zoll) | 0,4724409449 |
Außendurchmesser (Zoll) | 1,1023622047 |
Breite (Zoll) | 0,3149606299 |
Datenblatt zur Type 6001 DDU C3 E NSK (DDU: beidseitige Dichtung, C3: erhöhte Lagerluft, E: Elektromotor Qualität) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 28 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.992 mm bis max. 28 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x28x8 mm / 12x28x8mm (Innen x Außen x Breite) bzw. 28x12x8 mm / 28x12x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.8 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type 6001 DDU C3 E NSK (DDU: beidseitige Dichtung, C3: erhöhte Lagerluft, E: Elektromotor Qualität) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.011 mm / max.: 0.025 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6001 DDU C3 E NSK (DDU: beidseitige Dichtung, C3: erhöhte Lagerluft, E: Elektromotor Qualität) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6001 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6001 EMQ (Elektromotoren Qualität): 3. 6001 Industriequalität / Standard: 4. SS / S / W 6001 Edelstahl rostfrei 5. KER / CE 6001 Keramiklager Si3N4 / ZRO2* 6. FC 6001 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6001 * (Hinweis: Keramik Kugellager 6001 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6001 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6001 haben die maximale Anzahl an Kugeln ( 6001 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6001VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6001 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6001 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6001 DDU C3 E NSK (DDU: beidseitige Dichtung, C3: erhöhte Lagerluft, E: Elektromotor Qualität) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6001 DDU C3 E NSK Rillenkugellager - 12 x 28 x 8 mm (ID x AD x B) - Alt. zu 6001LU C3 NTN Taiwan
HINWEIS: Die Lager 6001 DDU C3 NSK sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- Zolltarifnummer: 84821010 / Marke: NSK
- Beidseitig mit Gummidichtung aus NBR (Kontaktdichtung). Wartungsfrei gefettet / lebensdauer geschmiert.
- DDU = Beidseitige Gummidichtung, diese haben die selbe Kontruktion (V-Nut Labyrinthdichtung) wie die NTN 6001LU C3 (bzw. 6001 LLU C3 NTN Taiwan)
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 5.10 kN / statisch: 2.37 kN
- Grenzdrehzahl: 18.000 rpm
- Abmessung Innen x Außen x Breite: 12x28x8 mm
- Abmessung Außen x Innen x Breite: 28x12x8 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6001DU C3 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6001 DDU C3 NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*28*8 mm.
NSK Rillenkugellager Innendurchmesser 12 mm
NSK Rillenkugellager Aussendurchmesser 28 mm
NSK Rillenkugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
