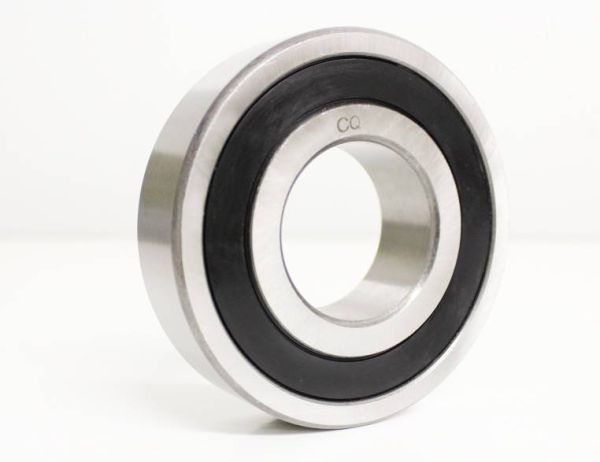

NSK 6001 VV CM (Leichtkontakt-Dichtungen)
Rillenkugellager - 12x28x8 mm (bzw. 28x12x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6001
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26315
5,60 €
4,71 €
| Artikelnummer | 26315 |
|---|---|
| Hersteller | NSK |
| EAN | 2000010116242 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 28 x 8 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 28 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,47244 |
| Außendurchmesser (Zoll) | 1,10236 |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type NSK 6001 VV CM (Leichtkontakt-Dichtungen) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 28 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.992 mm bis max. 28 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x28x8 mm / 12x28x8mm (Innen x Außen x Breite) bzw. 28x12x8 mm / 28x12x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.8 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type NSK 6001 VV CM (Leichtkontakt-Dichtungen) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type NSK 6001 VV CM (Leichtkontakt-Dichtungen) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6001 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6001 EMQ (Elektromotoren Qualität): 3. 6001 Industriequalität / Standard: 4. SS / S / W 6001 Edelstahl rostfrei 5. KER / CE 6001 Keramiklager Si3N4 / ZRO2* 6. FC 6001 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6001 * (Hinweis: Keramik Kugellager 6001 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6001 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6001 haben die maximale Anzahl an Kugeln ( 6001 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6001VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6001 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6001 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type NSK 6001 VV CM (Leichtkontakt-Dichtungen) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6001-VV von NSK
Abmessung 12 x 28 x 8 mm (Innen x Außen x Breite) bzw. 28 x 12 x 8 mm
- VV / VVCM / 2RZ / 2RU = Leichtkontakt-Dichtung: Die Dichtungen sind stärker dichtend als Metallabdeckungen (ZZ/2Z), haben aber eine genau so geringe Reibung wie diese. Bei fest sitzendem Innenring und drehendem Außenring kann weniger Fett austreten, als bei Metallabdeckungen (ZZ / 2Z). Diese Lager sind nicht geeignet für Stellen mit viel Staub/Schmutz.
- Maßpräzision ABEC-3
- Wartungsfrei gefettet
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6001VV abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6001-VVCM folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*28*8 mm.
1. Kugellager Innendurchmesser 12 mm
2. Kugellager Außendurchmesser 28 mm
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
6001rs / 6001 2RSR / 6001 RSR-
