6001LUV / 6001ZV CW (eine Seite Dichtung / andere Metallabdeckung u.a. für eBike Motor)
Rillenkugellager - 12x28x8 mm (bzw. 28x12x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6001
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6001CW
6,95 €
5,84 €
| Menge | Preis je |
|---|---|
| 4 + | 6,35 € 5,34 € |
| 10 + | 5,90 € 4,96 € |
| Artikelnummer | 6001CW |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Elektromotor Qualität (V2/Z2): Laufruhe und hohe Präzision |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 28 x 8 mm |
| Abdeckung | Eine Seite Gummidichtung (LUV) - Andere Seite Metallabdeckung (ZV) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 28 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,47244 |
| Außendurchmesser (Zoll) | 1,10236 |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type 6001LUV / 6001ZV CW (eine Seite Dichtung / andere Metallabdeckung u.a. für eBike Motor) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 28 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.992 mm bis max. 28 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x28x8 mm / 12x28x8mm (Innen x Außen x Breite) bzw. 28x12x8 mm / 28x12x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.8 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type 6001LUV / 6001ZV CW (eine Seite Dichtung / andere Metallabdeckung u.a. für eBike Motor) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6001LUV / 6001ZV CW (eine Seite Dichtung / andere Metallabdeckung u.a. für eBike Motor) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6001 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6001 EMQ (Elektromotoren Qualität): 3. 6001 Industriequalität / Standard: 4. SS / S / W 6001 Edelstahl rostfrei 5. KER / CE 6001 Keramiklager Si3N4 / ZRO2* 6. FC 6001 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6001 * (Hinweis: Keramik Kugellager 6001 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6001 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6001 haben die maximale Anzahl an Kugeln ( 6001 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6001VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6001 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6001 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6001LUV / 6001ZV CW (eine Seite Dichtung / andere Metallabdeckung u.a. für eBike Motor) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6001LUV CW / 6001ZV CW Kugellager 12x28x8 mm - Einseitige Gummidichtung, andere Seite Metallabdeckung

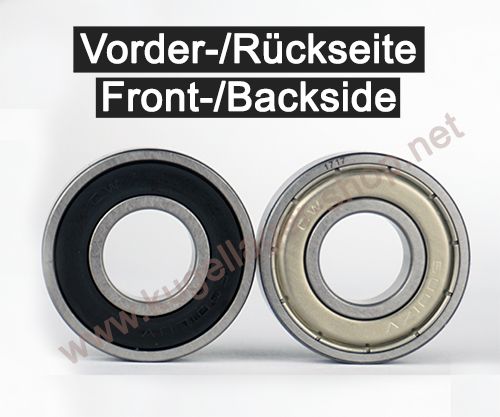

Diese Lager haben ein spezielles Dichtungskonzept:
Auf der einen Seite ist eine Gummidichtung (LU Berührungsdichtung, die in einer in den Innenring eingefrästen V-Nut läuft = LUV) und auf der anderen Seite eine Metallabdeckung (Z, wobei diese auch in einer V-Nut läuft und deshalb eine zusätzliche Schmutzbarriere für die Spaltdichtung hat).
Dadurch sind die Lager gut dichtend und trotzdem sehr reibungsarm, weshalb die Lager nahe der Drehzahlgrenze genutzt werden können. Die gedichtete Seite wird nach Außen (Schmutzseite) verbaut, die mit Metall abgedeckte seite an die Innenseite.
- Hersteller: CW Kugellager
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Radial-Rillenkugellager mit Sonderdichtung
- Die Seite mit der Gummidichtung ist gezeichnet mit 6001LUV CW
- Die Seite mit der Metallabdeckung ist gezeichnet mit 6001ZV CW
- Anwendung u.a. als Kugellager für eBike Motoren von Bosch oder Brose, sowie in Schleifgeräten wie Orbital Sander Bosch PSM 200 AES Teilenummer 2609005180. Die Lager sind auch im Kärcher Ersatzteilkatalog gelistet unter der Teilenummer Kärcher 6.363-442.0 / EAN 4039784450653
-> Wichtig: Bitte prüfen Sie, ob Ihr altes Lager auch die LUV/ZV Dichtungsausführung hat, oder ob Sie ein bedseitig gedichtetes LUV Lager benötigen, dann können Sie das Lager 6001-C-2HRS FAG nutzen, welches Sie auch hier im Shop finden. Je nach Baujahr und Generation werden auch beidseitig gedichtete Lager mit dem Aufdruck 6000LUV verbaut.
- Abmessung Innen x Außen x Breite = 12x28x8 mm
- Abmessung Außen x Innen x Breite = 28x12x8 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Kugellager 6001LUV CW abweichen)
Messen Sie das Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6001ZV CW Kugellager folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*28*8 mm.
1. CW Innendurchmesser 12 mm
2. CW Außendurchmesser 28 mm
3. Schulterlager Breite 8 mm (Tiefe)
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
eBike Motor Bearing 6001 LUV/ZV (= 6001 LUV Kontaktdichtung auf Seite A - 6001 ZV Reibungsfreie Stahlblech-Abdeckung Seite B)
