6002 2RS C4 IBC (C4 = stark erhöhte Lagerluft)
Rillenkugellager - 15x32x9 mm (bzw. 32x15x9 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6002
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26954
22,00 €
18,49 €
| Menge | Preis je |
|---|---|
| 4 + | 20,90 € 17,56 € |
| 10 + | 19,80 € 16,64 € |
| Artikelnummer | 26954 |
|---|---|
| Hersteller | IBC |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 32 x 9 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C4 (stark erhöhte Lagerluft): Sehr viel Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei sehr hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung). |
| Radialspiel | min.: 0.018 mm / max.: 0.033 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 32 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 9 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,5905511811 |
| Außendurchmesser (Zoll) | 1,2598425197 |
| Breite (Zoll) | 0,3543307087 |
Datenblatt zur Type 6002 2RS C4 IBC (C4 = stark erhöhte Lagerluft) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 32 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 31.991 mm bis max. 32 mm. B = Breite: 9 mm (zur Breite = 9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x32x9 mm / 15x32x9mm (Innen x Außen x Breite) bzw. 32x15x9 mm / 32x15x9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 3.2 cm , Breite = 0.9 cm. |
Lagerluft und AxialspielDie Type 6002 2RS C4 IBC (C4 = stark erhöhte Lagerluft) hat die Lagerluft Klassifizierung: C4 (stark erhöhte Lagerluft): Sehr viel Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei sehr hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung). . Das Axialspiel beträgt: min.: 0.018 mm / max.: 0.033 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6002 2RS C4 IBC (C4 = stark erhöhte Lagerluft) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6002 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6002 EMQ (Elektromotoren Qualität): 3. 6002 Industriequalität / Standard: 4. SS / S / W 6002 Edelstahl rostfrei 5. KER / CE 6002 Keramiklager Si3N4 / ZRO2* 6. FC 6002 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6002 * (Hinweis: Keramik Kugellager 6002 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6002 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6002 haben die maximale Anzahl an Kugeln ( 6002 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6002VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6002 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6002 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6002 2RS C4 IBC (C4 = stark erhöhte Lagerluft) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

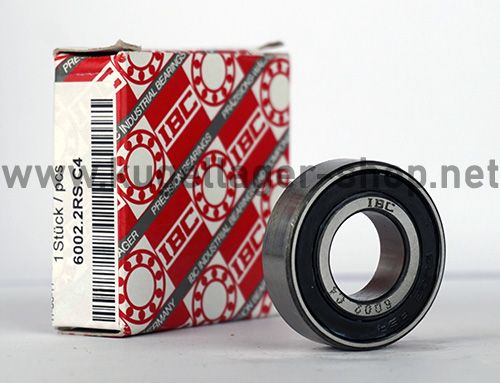

IBC 6002 2RS C4 Rillenkugellager - 15 x 32 x 9 mm (ID x AD x B) - 6002 Kugellager
HINWEIS: Die Lager 6002 2RS C4 IBC sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1
- EAN: / Zolltarifnummer: 84821090 / Marke: IBC
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Sonderlagerluft C4 = Sehr stark erhöhte Lagerluft
- Stark erhöhte Lagerluft Klasse C4
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 5900 N / statisch: 2850 N
- Grenzdrehzahl: k.A. u/min
- Abmessung Innen x Außen x Breite: 15x32x9 mm
- Abmessung Außen x Innen x Breite: 32x15x9 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6002 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6002 2RS C4 IBC wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*32*9 mm.
IBC Rillenkugellager Innendurchmesser 15 mm
IBC Rillenkugellager Aussendurchmesser 32 mm
IBC Rillenkugellager Breite 9 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 6002 2RS C4 also 32*15*9 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: IBC WÄLZLAGER GMBHAdresse: Industriegebiet Oberbiel, Solms-Oberbiel, 35606, DE
E-Mail: ibc@ibc-waelzlager.com
Tel.: +49 (0) 6441 9553-02
Sicherheitshinweise
- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
