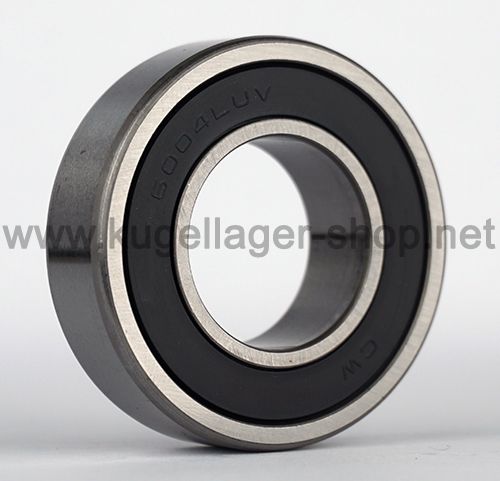

6004LUV CW 21.3 mm (Ausführung 21.3 mm für BOSCH eBIKE 1. Gen)
Rillenkugellager - 21.3x42x12 mm (bzw. 42x21.3x12 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6004
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6004-213
17,00 €
14,29 €
| Menge | Preis je |
|---|---|
| 2 + | 16,50 € 13,87 € |
| 4 + | 16,00 € 13,45 € |
| 8 + | 15,00 € 12,61 € |
| 10 + | 14,50 € 12,18 € |
| Artikelnummer | 6004-213 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kurbelwellenlager für BOSCH eBIKE |
| Abmessungen (mm) - Innen x Außen x Breite | 21,3 x 42 x 12 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 21.3 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 12 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,8385827 |
| Außendurchmesser (Zoll) | 1,45669 |
| Breite (Zoll) | 0,35433 |
Datenblatt zur Type 6004LUV CW 21.3 mm (Ausführung 21.3 mm für BOSCH eBIKE 1. Gen) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 21.3 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 21.292 mm bis max. 21.3 mm. D = Außendurchmesser: 42 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.991 mm bis max. 42 mm. B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 21.3x42x12 mm / 21.3x42x12mm (Innen x Außen x Breite) bzw. 42x21.3x12 mm / 42x21.3x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.13 cm, Außendurchmesser = 4.2 cm , Breite = 1.2 cm. |
Lagerluft und AxialspielDie Type 6004LUV CW 21.3 mm (Ausführung 21.3 mm für BOSCH eBIKE 1. Gen) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6004LUV CW 21.3 mm (Ausführung 21.3 mm für BOSCH eBIKE 1. Gen) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 6004 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6004 EMQ (Elektromotoren Qualität): 3. 6004 Industriequalität / Standard: 4. SS / S / W 6004 Edelstahl rostfrei 5. KER / CE 6004 Keramiklager Si3N4 / ZRO2* 6. FC 6004 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6004 * (Hinweis: Keramik Kugellager 6004 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6004 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6004 haben die maximale Anzahl an Kugeln ( 6004 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6004VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6004 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6004 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6004LUV CW 21.3 mm (Ausführung 21.3 mm für BOSCH eBIKE 1. Gen) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6004LUV 21.3 mm - Ausführung 21,3 mm für alte Bosch Ebike Motoren Gen1
WICHTIG: Es handelt sich hierbei nicht um das Standard 6004-Kugellager. Das Lager 6004LUV 21.3 hat anstatt 20mm einen Innendurchmesser von 21,3 mm. Wir bieten dieses Lager für neuere Bosch eBike Motoren auch mit 21.5 mm an, bitte messen Sie im Zweifel Ihr altes Lager oder Ihre Welle.
Das Lager für neuere Bosch Motoren mit 21.5 mm finden Sie hier: https://www.kugellager-shop.net/6004rs-fuer-bosch-ebike-21-5mm.html
Bitte beachten Sie zudem: Es handelt sich hierbei nicht um ein Lager der Marke Bosch, sondern um ein Lager der Marke CW, wie auch von Werk aus in den Motoren von Bosch verbaut.
Maße 21,3x42x12 mm (Innen x Außen x Breite)
- Marke: CW
- Wartungsfrei gefettet
- Beidseitig mit sehr starken LUV Dichtungen (aus NBR), Dichtungen laufen in separat gefräster V-Nut für höchste Dichtigkeit
- Material Ringe / Kugeln / Käfig: 100Cr6 chromlegierter Wälzlagerstahl
- Alternative Bezeichungen u.a.
- - 6004 LLUV/21.3 oder 6004/21.3 LLUV
- - 6004 2RS/21.3 mm
- - Teilenummer: 1.270.015.954-1
Einsatzgebiet u.a. Kugellager für BOSCH eBIKE Motor Gen 1 Classic Line
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Edelstahl Wälzlager / rostfreies Kugellager 6004LUV 21.3 mm abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6004/21.3 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 21.3*42*12 mm.
Ebike Motor Kugellager Innendurchmesser 21.3 mm
Ebike Motor Kugellager Aussendurchmesser 42 mm
Ebike Motor Kugellager Breite 12 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
