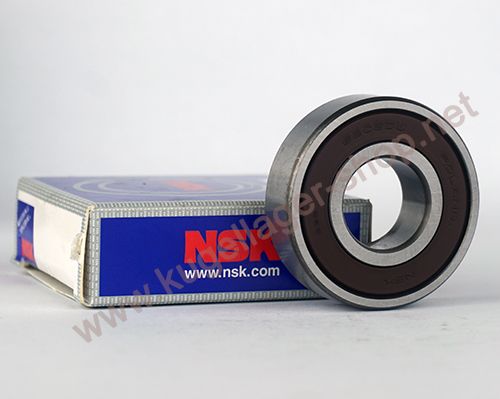

6005 VV CM NSK (VV = Leichtlaufdichtung ähnl. 6005 2RZ - CM = Geräuschgeprüft)
Rillenkugellager - 25x47x12 mm (bzw. 47x25x12 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6005
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27645
7,40 €
6,22 €
| Menge | Preis je |
|---|---|
| 2 + | 7,30 € 6,13 € |
| 5 + | 6,80 € 5,71 € |
| 9 + | 6,60 € 5,55 € |
| Artikelnummer | 27645 |
|---|---|
| Hersteller | NSK |
| EAN | k.A. |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 47 x 12 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 47 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 12 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,9842519685 |
| Außendurchmesser (Zoll) | 1,8503937008 |
| Breite (Zoll) | 0,4724409449 |
Datenblatt zur Type 6005 VV CM NSK (VV = Leichtlaufdichtung ähnl. 6005 2RZ - CM = Geräuschgeprüft) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.992 mm bis max. 25 mm. D = Außendurchmesser: 47 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.991 mm bis max. 47 mm. B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x47x12 mm / 25x47x12mm (Innen x Außen x Breite) bzw. 47x25x12 mm / 47x25x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 4.7 cm , Breite = 1.2 cm. |
Lagerluft und AxialspielDie Type 6005 VV CM NSK (VV = Leichtlaufdichtung ähnl. 6005 2RZ - CM = Geräuschgeprüft) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6005 VV CM NSK (VV = Leichtlaufdichtung ähnl. 6005 2RZ - CM = Geräuschgeprüft) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6005 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6005 EMQ (Elektromotoren Qualität): 3. 6005 Industriequalität / Standard: 4. SS / S / W 6005 Edelstahl rostfrei 5. KER / CE 6005 Keramiklager Si3N4 / ZRO2* 6. FC 6005 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6005 * (Hinweis: Keramik Kugellager 6005 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6005 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6005 haben die maximale Anzahl an Kugeln ( 6005 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6005VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6005 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6005 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6005 VV CM NSK (VV = Leichtlaufdichtung ähnl. 6005 2RZ - CM = Geräuschgeprüft) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
NSK 6005 VV CM Rillenkugellager - 25 x 47 x 12 mm (ID x AD x B)
HINWEIS: Die Lager 6005 VV CM NSK sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: k.A. / Zolltarifnummer: 84821090 / Marke: NSK
- VV = Beidseitig mit Leichtlaufdichtung/Spaltdichtung aus NBR (Kontaktdichtung). Alternativ zu SKF 6005 2RZ. Diese Dichtungen sind sehr reibungsarm, aber etwas weniger Dicht als starke Dichtungen (wir bieten diese Lager z.B. unter 6005 DDU auch mit starken Dichtungen)
Grenzdrehzahl Vergleich normale Dichtung / Spaltdichtung (Fettschmierung):
6005 DDU (reibende Dichtung): 9.500 Umdrehungen / Min.
(SKF 6005 2RZ oder SKF 6005 2RSL: 16.000 Umdrehungen / Min.)
6005 VV (reibungsarme Dichtung): 15.000 Umdrehungen / Min.
6005 ZZ (Spaltabdeckung aus Metall): 15.000 Umdrehungen / Min.
-> Die Lager mit den VV Dichtungen haben entsprechend gleich hohe Drehzahlen wie die Spaltabdeckungen aus Metall, sind jedoch signifikat besser gedichtet. Für höchste Dichtigkeit (z.B. bei Feinstaub) empfehlen wir jedoch die Lager mit den reibenden Dichtungen 6005 DDU
- Wartungsfrei gefettet / lebensdauer geschmiert.
- NSK Nachsetzzeichen CM: Radialluft im unteren Normalbereich und Wälzlager sind geräuschgeprüft (leise Kugellager mit geringer Geräuschentwicklung)
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 10100 N / statisch: 5850 N
- Grenzdrehzahl: 15.000 u/min
- Abmessung Innen x Außen x Breite: 25x47x12 mm
- Abmessung Außen x Innen x Breite: 47x25x12 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6005VV abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6005 VV CM NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*47*12 mm.
NSK Rillenkugellager Innendurchmesser 25 mm
NSK Rillenkugellager Aussendurchmesser 47 mm
NSK Rillenkugellager Breite 12 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
SKF 6005 2RZ mit Spaltabdeckung bzw. 6005 2RSL mit Reibungsarmer Dichtung. Die NSK Lager mit VV Dichtungen liegen ungefähr dazwischen. Die SKF Lager haben eine etwas höhere Grenzdrehzahl von 16.000 rpm.Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
