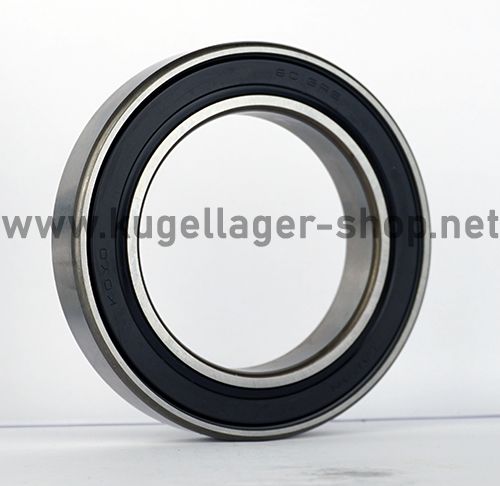

6013 2RS
Rillenkugellager - 65x100x18 mm (bzw. 100x65x18 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6013
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28371
12,00 €
10,08 €
| Menge | Preis je |
|---|---|
| 4 + | 9,60 € 8,07 € |
| 10 + | 9,00 € 7,56 € |
| 50 + | 8,40 € 7,06 € |
| 100 + | 7,80 € 6,55 € |
| Artikelnummer | 28371 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 65 x 100 x 18 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.008 mm / max.: 0.028 mm |
| Innendurchmesser (mm) | 65 |
| Innendurchmesser Toleranz | +0 / -0.015 mm |
| Außendurchmesser (mm) | 100 |
| Außendurchmesser Toleranz | +0 / -0.015 mm |
| Breite (mm) | 18 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 2,5590551181 |
| Außendurchmesser (Zoll) | 3,937007874 |
| Breite (Zoll) | 0,7086614173 |
Datenblatt zur Type 6013 2RS (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 65 mm ( +0 / -0.015 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 64.985 mm bis max. 65 mm. D = Außendurchmesser: 100 mm ( +0 / -0.015 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 99.985 mm bis max. 100 mm. B = Breite: 18 mm (zur Breite = 18 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 65x100x18 mm / 65x100x18mm (Innen x Außen x Breite) bzw. 100x65x18 mm / 100x65x18mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 6.5 cm, Außendurchmesser = 10 cm , Breite = 1.8 cm. |
Lagerluft und AxialspielDie Type 6013 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.008 mm / max.: 0.028 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6013 2RS entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 6013 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6013 EMQ (Elektromotoren Qualität): 3. 6013 Industriequalität / Standard: 4. SS / S / W 6013 Edelstahl rostfrei 5. KER / CE 6013 Keramiklager Si3N4 / ZRO2* 6. FC 6013 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6013 * (Hinweis: Keramik Kugellager 6013 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6013 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6013 haben die maximale Anzahl an Kugeln ( 6013 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6013VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6013 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6013 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6013 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6013 2RS Rillenkugellager 65x100x18 mm (ID x AD x B) - 6013RS Kugellager
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1
- Zolltarifnummer: 84821090
- Hauptabmessungen gemäß DIN 625-1.
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Standard Lagerluft Klasse C0
- Abmessung 65x100x18 mm
- Abmessung Außen x Innen x Breite: 100x65x18 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6013RS abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6013 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 65*100*18 mm.
Rillenkugellager Innendurchmesser 65 mm
Rillenkugellager Aussendurchmesser 100 mm
Rillenkugellager Breite 18 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 6013 2RS also 100*65*18 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
