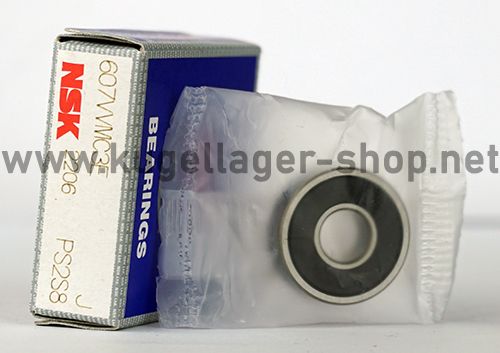

607 VV MC3 E NSK (VV=Leichtlauf-Dichtungen, MC3=Normale Lagerluft, E=Elektromotor-Qualität)
Rillenkugellager - 7x19x6 mm (bzw. 19x7x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 607
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28984
2,79 €
2,34 €
| Menge | Preis je |
|---|---|
| 4 + | 2,65 € 2,23 € |
| 10 + | 2,51 € 2,11 € |
| Artikelnummer | 28984 |
|---|---|
| Hersteller | NSK |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 7 x 19 x 6 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 7 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 19 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,2755905512 |
| Außendurchmesser (Zoll) | 0,7480314961 |
| Breite (Zoll) | 0,2362204724 |
Datenblatt zur Type 607 VV MC3 E NSK (VV=Leichtlauf-Dichtungen, MC3=Normale Lagerluft, E=Elektromotor-Qualität) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 7 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 6.993 mm bis max. 7 mm. D = Außendurchmesser: 19 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 18.992 mm bis max. 19 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 7x19x6 mm / 7x19x6mm (Innen x Außen x Breite) bzw. 19x7x6 mm / 19x7x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.7 cm, Außendurchmesser = 1.9 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type 607 VV MC3 E NSK (VV=Leichtlauf-Dichtungen, MC3=Normale Lagerluft, E=Elektromotor-Qualität) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 607 VV MC3 E NSK (VV=Leichtlauf-Dichtungen, MC3=Normale Lagerluft, E=Elektromotor-Qualität) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 607 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 607 EMQ (Elektromotoren Qualität): 3. 607 Industriequalität / Standard: 4. SS / S / W 607 Edelstahl rostfrei 5. KER / CE 607 Keramiklager Si3N4 / ZRO2* 6. FC 607 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 607 * (Hinweis: Keramik Kugellager 607 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 607 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 607 haben die maximale Anzahl an Kugeln ( 607 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 607VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR607 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC607 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 607 VV MC3 E NSK (VV=Leichtlauf-Dichtungen, MC3=Normale Lagerluft, E=Elektromotor-Qualität) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
NSK 607 VV MC3 E Rillenkugellager - 7 x 19 x 6 mm (ID x AD x B) - 607 2RZ Kugellager
HINWEIS: Die Lager 607 VV MC3 E NSK sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1
- EAN: / Zolltarifnummer: 84821010 / Marke: NSK
- VV = Reibungsarme Dichtungen in V-Nut am Innenring. Diese Lager sind sehr leichtläufig, aber nicht geeignet für Anwendungen mit Feinstaub.
- Hinweis: MC3 steht nicht für C3 Lagerluft, sondern für normale Lagerluft C3. Das E steht für die neue Generation von NSK in Elektromotor-Qualität für hohe Drehzahlen mit geringer Vibration und geringem Laufgeräusch.
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 2340 N / statisch: 885 N
- Grenzdrehzahl: 36000 u/min
- Abmessung Innen x Außen x Breite: 7x19x6 mm
- Abmessung Außen x Innen x Breite: 19x7x6 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 607 2RZ abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 607 VV MC3 E NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 7*19*6 mm.
NSK Rillenkugellager Innendurchmesser 7 mm
NSK Rillenkugellager Aussendurchmesser 19 mm
NSK Rillenkugellager Breite 6 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 607 VV MC3 E also 19*7*6 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
