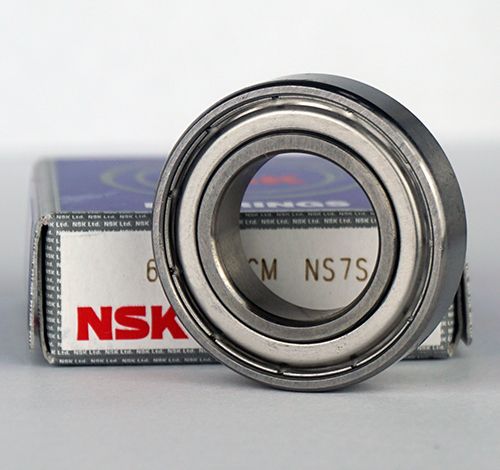

61801 2Z CM NSK (Made in Japan)
Rillenkugellager - 12x21x5 mm (bzw. 21x12x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61801
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27728-B
8,50 €
7,14 €
| Menge | Preis je |
|---|---|
| 10 + | 8,00 € 6,72 € |
| Artikelnummer | 27728-B |
|---|---|
| Hersteller | NSK |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 21 x 5 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 21 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,472441 |
| Außendurchmesser (Zoll) | 0,826772 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type 61801 2Z CM NSK (Made in Japan) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 21 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 20.992 mm bis max. 21 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x21x5 mm / 12x21x5mm (Innen x Außen x Breite) bzw. 21x12x5 mm / 21x12x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.1 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type 61801 2Z CM NSK (Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61801 2Z CM NSK (Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 61801 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61801 EMQ (Elektromotoren Qualität): 3. 61801 Industriequalität / Standard: 4. SS / S / W 61801 Edelstahl rostfrei 5. KER / CE 61801 Keramiklager Si3N4 / ZRO2* 6. FC 61801 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61801 * (Hinweis: Keramik Kugellager 61801 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61801 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61801 haben die maximale Anzahl an Kugeln ( 61801 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61801VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61801 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61801 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61801 2Z CM NSK (Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
61801 2Z CM NSK - Made in Japan
Grenzdrehzahl: 30.000 Umdrehungen / Min.
Tragzahl dynamisch Cr: 1920 N / Tragzahl statisch Cor: 1040 N
Wartungsfrei gefettet
Nachsetzzeichen:
2Z CM = Beidseitig mit Stahlblech-Abdeckungen gekapselt (Spaltdichtung), entspricht: 2Z / ZZ / Z
NSK = Marke
Herkunftsland: Japan
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61801 ZZ NSK abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61801Z NSK folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*21*5 mm.
1. NSK Kugellager Innendurchmesser 12 mm
2. NSK Kugellager Außendurchmesser 21 mm
3. NSK Kugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
61801 2Z SKFUmschlüsselung FAG / INA:
61801 2Z FAG (Alt: 61801 2ZR FAG)Umschlüsselung NSK:
61801 CM 2Z NSKUmschlüsselung NTN:
61801 Z1 / 61801 ZZ1 NTNUmschlüsselung SNR / EZO / NKE:
61801Z 61801 2Z SNRSonstige alternative Bezeichnungen:
