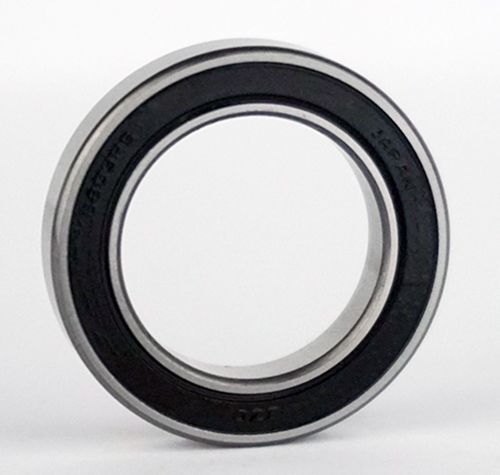

61802 2RS EZO (Made in Japan)

Rillenkugellager - 15x24x5 mm (bzw. 24x15x5 mm)

Materialbelastbarkeit: Für sehr hohe Lasten
Korrosionsbeständigkeit: Kaum korrosionsbeständig
Dichtigkeit: Gut bis sehr gut Staubdicht
Drehzahlbereich: Für mittelhohe Drehzahlen

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61802


Auf Lager

Lieferzeit* (Werktage): 1-4

Auf Lager
Artikelnummer
24118-B
5,50 € 4,62 €

Preise inkl. MwSt.
zzgl. Versandkosten

Menge Preis je
10 + 5,20 € 4,37 €
Mehr Informationen
Artikelnummer 24118-B
Bauart Rillenkugellager
Besonderheit Automotive Qualität (Extra gehärtet)
Abmessungen (mm) - Innen x Außen x Breite 15 x 24 x 5 mm
Abdeckung Beidseitige Gummidichtungen (NBR) mit starkem Kontakt zu den Ringen (Hohe Dichtwirkung, starke Reibung der Dichtung); 100-120°C max.
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet
Kugeln Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet
Käfigmaterial Käfig aus Stahlblech (ST12); 150°C max.
Toleranzklasse ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager
Lagerluft C0 (Standard)
Radialspiel min.: 0.003 mm / max.: 0.018 mm
Innendurchmesser (mm) 15
Innendurchmesser Toleranz +0 / -0.007 mm
Außendurchmesser (mm) 24
Außendurchmesser Toleranz +0 / -0.008 mm
Breite (mm) 5
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Anfasung (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 0,59055
Außendurchmesser (Zoll) 0,94488
Breite (Zoll) 0,19685

Datenblatt zur Type 61802 2RS EZO (Made in Japan) (Rillenkugellager)


Abmessungen und Toleranzen

d = Innendurchmesser: 15 mm ( +0 / -0.007 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm.

D = Außendurchmesser: 24 mm ( +0 / -0.008 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm.

B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x24x5 mm / 15x24x5mm (Innen x Außen x Breite) bzw. 24x15x5 mm / 24x15x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.4 cm , Breite = 0.5 cm.

Lagerluft und Axialspiel

Die Type 61802 2RS EZO (Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type 61802 2RS EZO (Made in Japan) entspricht nachfolgend der Nr. 1

Tragzahlen in der Ausführung:

1. 61802 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 2070 N
Statische Tragzahl [radial]: 1260 N

2. 61802 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 1759.5 N
Statische Tragzahl [radial]: 1171.8 N

3. 61802 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 1656 N
Statische Tragzahl [radial]: 1134 N

4. SS / S / W 61802 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 1449 N
Statische Tragzahl [radial]: 1008 N

5. KER / CE 61802 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 1179.9 N
Statische Tragzahl [radial]: 768.6 N

6. FC 61802 MAX / VRS **
Dynamische Tragzahl [radial]: 2587.5 N
Statische Tragzahl [radial]: 2268 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 61802
Dynamische Tragzahl [radial]: 1345.5 N
Statische Tragzahl [radial]: 1008 N

* (Hinweis: Keramik Kugellager 61802 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61802 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 61802 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY61802 2RS.

** (Hinweis: Vollkugellager 61802 haben die maximale Anzahl an Kugeln ( 61802 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61802VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61802 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61802 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 61802 2RS EZO (Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

61802 2RS EZO JAPAN

- Beidseitig mit stark schleifenden Dichtungen

- Bauart: Wälzlager - Rillenkugellager - Kugellager

- ABEC-3 Präzisionslager

- Marke: EZO (Made in Japan)

- Sehr reiner Wälzlagerstahl mit besonderem Härteverfahren

- Tragzahl dynamisch: 2.070 N / statisch: 1.100 N

- Grenzdrehzahl: 15.000 u/min

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61802 2RS EZO Japan / 61802RS EZO abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61802 2RS EZO / 61802RS EZO folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*24*5 mm.

1. EZO Kugellager Innendurchmesser 15 mm

2. EZO Kugellager Außendurchmesser 24 mm

3. EZO Kugellager Breite 5 mm

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:


Umschlüsselung NSK:


Umschlüsselung NTN:


Umschlüsselung SNR / EZO / NKE:


Sonstige alternative Bezeichnungen:


HINWEIS: Gerne erstellen wir Ihnen ein individuelles Angebot (z.B. bei wiederkehrendem Bedarf, größerer Menge, speziellen Materialanforderungen oder unternehmensspezifischen Einkaufsbedingungen). Kontaktieren Sie uns dazu bitte.
