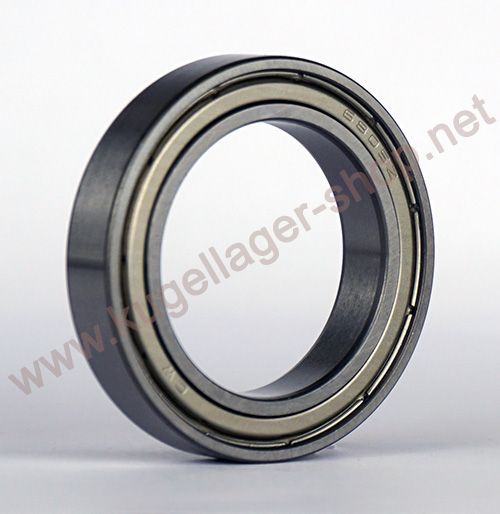

61805 ZZ CW (= 61805 2Z Elektromotor-Qualität)
Rillenkugellager - 25x37x7 mm (bzw. 37x25x7 mm)
Materialbelastbarkeit: | |
Korrosionsbeständigkeit: | |
Dichtigkeit: | |
Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61805
Auf Lager
Lieferzeit* (Werktage): 1-4
Menge | Preis je |
---|---|
4 + | 6,50 € 5,46 € |
10 + | 5,50 € 4,62 € |
20 + | 5,00 € 4,20 € |
Artikelnummer | 61805ZZCW |
---|---|
Bauart | Rillenkugellager |
Besonderheit | Elektromotor Qualität (V2/Z2): Laufruhe und hohe Präzision |
Abmessungen (mm) - Innen x Außen x Breite | 25 x 37 x 7 mm |
Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
Lagerluft | C0 (Standard) |
Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
Innendurchmesser (mm) | 25 |
Innendurchmesser Toleranz | +0 / -0.008 mm |
Außendurchmesser (mm) | 37 |
Außendurchmesser Toleranz | +0 / -0.009 mm |
Breite (mm) | 7 |
Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
Innendurchmesser (Zoll) | 0,98425 |
Außendurchmesser (Zoll) | 1,45669 |
Breite (Zoll) | 0,27559 |
Datenblatt zur Type 61805 ZZ CW (= 61805 2Z Elektromotor-Qualität) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.992 mm bis max. 25 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x37x7 mm / 25x37x7mm (Innen x Außen x Breite) bzw. 37x25x7 mm / 37x25x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 3.7 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 61805 ZZ CW (= 61805 2Z Elektromotor-Qualität) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61805 ZZ CW (= 61805 2Z Elektromotor-Qualität) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 61805 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61805 EMQ (Elektromotoren Qualität): 3. 61805 Industriequalität / Standard: 4. SS / S / W 61805 Edelstahl rostfrei 5. KER / CE 61805 Keramiklager Si3N4 / ZRO2* 6. FC 61805 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61805 * (Hinweis: Keramik Kugellager 61805 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61805 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61805 haben die maximale Anzahl an Kugeln ( 61805 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61805VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61805 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61805 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61805 ZZ CW (= 61805 2Z Elektromotor-Qualität) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
61805 ZZ CW / 61805Z CW Kugellager 25x37x7 mm alt. 61805 2Z - Premium Kugellager u.a. für Elektro-Motoren geeignet
- Bauart: Wälzlager - Rillenkugellager - Kugellager (Dünnringlager)
- Beidseitige Spaltabdeckungen, wartungsfrei gefettet
- Marke: CW
- Innen x Außen x Breite: 25x37x7 mm --- Außen x Innen x Breite: 37x25x7 mm
HINWEIS: Wir bieten alternativ das Lager 61805 auch in verschiedenen Ausführungen und Qualitäten an: https://www.kugellager-shop.net/catalogsearch/result/?q=61805
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des 61805Z CW abweichen.)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61805 ZZ CW folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*37*7 mm.
1. CW Kugellager Innendurchmesser 25 mm
2. CW Kugellager Außendurchmesser 37 mm
3. CW Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
SKF 61811-2Z (Made in Japan). Auf Anfrage verfügbar.Umschlüsselung FAG / INA:
FAG 61811-2Z HLN bzw. 61811-2Z-HLC (normalerweise Made in Japan). Auf Anfrage verfügbar.Umschlüsselung NSK:
NSK 61811 ZZ (gezeichnet 61811Z)Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
