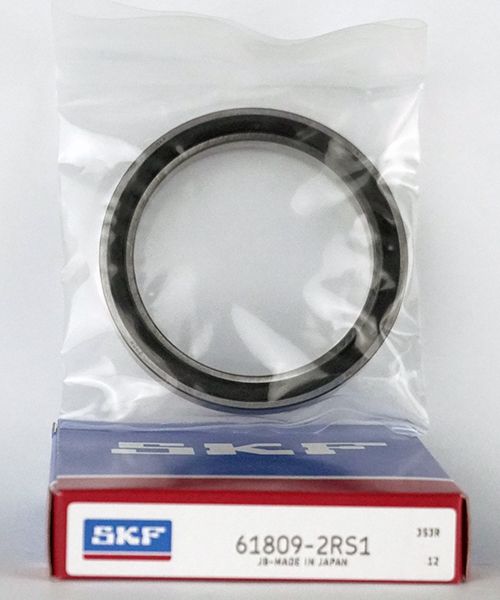

61809 2RS1 SKF (Made in Japan)
Rillenkugellager - 45x58x7 mm (bzw. 58x45x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61809
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27434
26,98 €
22,67 €
| Menge | Preis je |
|---|---|
| 10 + | 26,00 € 21,85 € |
| Artikelnummer | 27434 |
|---|---|
| Hersteller | SKF |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 45 x 58 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.023 mm |
| Innendurchmesser (mm) | 45 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 58 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,77165 |
| Außendurchmesser (Zoll) | 2,28346 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 61809 2RS1 SKF (Made in Japan) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 45 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 44.99 mm bis max. 45 mm. D = Außendurchmesser: 58 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 57.989 mm bis max. 58 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 45x58x7 mm / 45x58x7mm (Innen x Außen x Breite) bzw. 58x45x7 mm / 58x45x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.5 cm, Außendurchmesser = 5.8 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 61809 2RS1 SKF (Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.023 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61809 2RS1 SKF (Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 61809 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61809 EMQ (Elektromotoren Qualität): 3. 61809 Industriequalität / Standard: 4. SS / S / W 61809 Edelstahl rostfrei 5. KER / CE 61809 Keramiklager Si3N4 / ZRO2* 6. FC 61809 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61809 * (Hinweis: Keramik Kugellager 61809 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61809 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61809 haben die maximale Anzahl an Kugeln ( 61809 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61809VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61809 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61809 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61809 2RS1 SKF (Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
61809 2RS1 SKF
- SKF Rillenkugellager Made in Japan
- Abmessungen: 45 x 58 x 7 mm (d x D x B)
- Wartungsfrei gefettet / Beidseitig mit Gummi-Dichtung aus NBR
- Grenzdrehzahl 6700 u/min
- Tragzahl Dyn. 6630 N
- Tragzahl Stat. 6100 N
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61809 2RS1 / 61809RS1 SKF abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61809-2RS1 SKF folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 45*58*7 mm.
1. Kugellager Innendurchmesser 45 mm
2. Kugellager Außendurchmesser 58 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Als FAG Rillenkugellager 61809-2RSR-YUmschlüsselung NSK:
Als NSK Rillenkugellager 61809-DDU oder 61809-VVUmschlüsselung NTN:
Als NTN Rillenkugellager 61809-LLU order 61809-LLBUmschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
