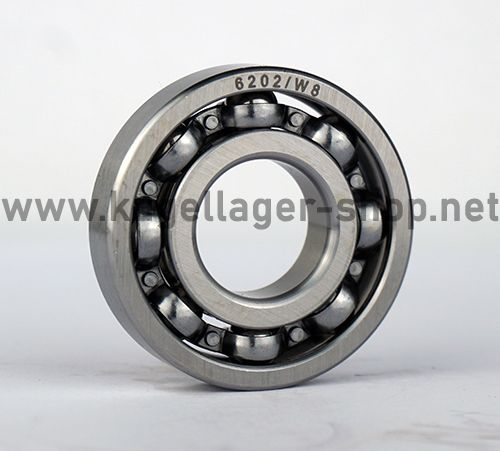

6202/W8 - 15x35x8 mm (Sonderbreite 8 mm, offen, ungeschmiert)
Rillenkugellager - 15x35x8 mm (bzw. 35x15x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6202
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6202W8
11,90 €
10,00 €
| Menge | Preis je |
|---|---|
| 50 + | 9,52 € 8,00 € |
| Artikelnummer | 6202W8 |
|---|---|
| Hersteller | Neutral |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 35 x 8 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 35 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,5905511811 |
| Außendurchmesser (Zoll) | 1,3779527559 |
| Breite (Zoll) | 0,314961 |
Datenblatt zur Type 6202/W8 - 15x35x8 mm (Sonderbreite 8 mm, offen, ungeschmiert) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.992 mm bis max. 15 mm. D = Außendurchmesser: 35 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 34.989 mm bis max. 35 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x35x8 mm / 15x35x8mm (Innen x Außen x Breite) bzw. 35x15x8 mm / 35x15x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 3.5 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type 6202/W8 - 15x35x8 mm (Sonderbreite 8 mm, offen, ungeschmiert) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6202/W8 - 15x35x8 mm (Sonderbreite 8 mm, offen, ungeschmiert) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 6202 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6202 EMQ (Elektromotoren Qualität): 3. 6202 Industriequalität / Standard: 4. SS / S / W 6202 Edelstahl rostfrei 5. KER / CE 6202 Keramiklager Si3N4 / ZRO2* 6. FC 6202 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6202 * (Hinweis: Keramik Kugellager 6202 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6202 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6202 haben die maximale Anzahl an Kugeln ( 6202 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6202VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6202 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6202 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6202/W8 - 15x35x8 mm (Sonderbreite 8 mm, offen, ungeschmiert) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6202/W8 Rillenkugellager - 15x35x8 mm (ID x AD x B) - 6202W8 (16003/3YD, 16003-15mm) ungeschmiert
- Bauart: Wälzlager - Kugellager - Rillenkugellager mit Sonderabmessung (Breite 8 mm anstatt 11 mm)
- Ohne Abdichtung/Deckelung: Offenes Lager, ungefettet
- Abmessung Innen x Außen x Breite: 15x35x8 mm
- Abmessung Außen x Innen x Breite: 35x15x8 mm
- Sonderlager u.a. bekannt als 16003-15 mm bzw. 16003/3YD, 6202/5B oder 6202W8 u.a. für 393065 Victoria, YS, Mio 125 und einige Vespa Scooter u.a. (Fehler vorbehalten, bitte prüfen Sie Ihr altes Lager vor der Bestellung):
Vespa 98: 98
Vespa 125 Series: 125, V1T, V15T, V30T, V33T, VU1T, U
Hoffmann Vespa: Hoffmann
Vespa Ape (Three-Wheelers)
Ape 125 Series: APE 125, A1T, A15T
Ape 150 Series: APE 150 B
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6202W8 ungeschmiert abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6202/W8 wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*35*8 mm.
Rillenkugellager Innendurchmesser 15 mm
Rillenkugellager Aussendurchmesser 35 mm
Rillenkugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
