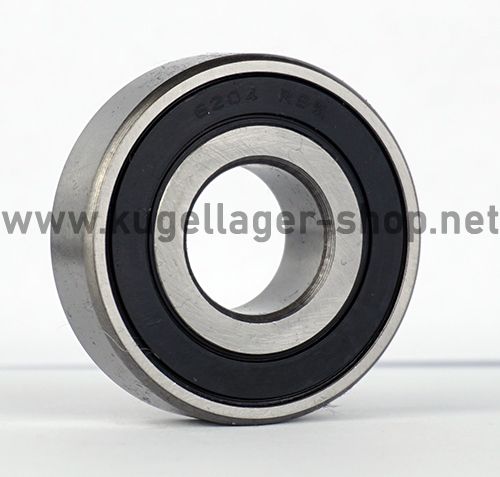

6204 3/4 2RS (ID = 3/4 Zoll / Inch – Zölliges Lager 6204-2RS-3/4)
Rillenkugellager - 19.05x47x14 mm (bzw. 47x19.05x14 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6204
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28004
10,50 €
8,82 €
| Menge | Preis je |
|---|---|
| 4 + | 9,45 € 7,94 € |
| 10 + | 8,40 € 7,06 € |
| Artikelnummer | 28004 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Zölliges Kugellager (Inch-Maße) |
| Abmessungen (mm) - Innen x Außen x Breite | 19.05 x 47 x 14 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 19.05 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 47 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 14 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 3/4 |
| Außendurchmesser (Zoll) | 1,85 |
| Breite (Zoll) | 0,55 |
Datenblatt zur Type 6204 3/4 2RS (ID = 3/4 Zoll / Inch – Zölliges Lager 6204-2RS-3/4) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 19.05 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.04 mm bis max. 19.05 mm. D = Außendurchmesser: 47 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.989 mm bis max. 47 mm. B = Breite: 14 mm (zur Breite = 14 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 19.05x47x14 mm / 19.05x47x14mm (Innen x Außen x Breite) bzw. 47x19.05x14 mm / 47x19.05x14mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.905 cm, Außendurchmesser = 4.7 cm , Breite = 1.4 cm. |
Lagerluft und AxialspielDie Type 6204 3/4 2RS (ID = 3/4 Zoll / Inch – Zölliges Lager 6204-2RS-3/4) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6204 3/4 2RS (ID = 3/4 Zoll / Inch – Zölliges Lager 6204-2RS-3/4) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 6204 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6204 EMQ (Elektromotoren Qualität): 3. 6204 Industriequalität / Standard: 4. SS / S / W 6204 Edelstahl rostfrei 5. KER / CE 6204 Keramiklager Si3N4 / ZRO2* 6. FC 6204 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6204 * (Hinweis: Keramik Kugellager 6204 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6204 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6204 haben die maximale Anzahl an Kugeln ( 6204 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6204VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6204 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6204 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6204 3/4 2RS (ID = 3/4 Zoll / Inch – Zölliges Lager 6204-2RS-3/4) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6204 3/4 2RS Kugellager zöllig - 19.05 x 47 x 14 mm (ID x AD x B) - 6204-2RS-3/4 zölliges Rillenkugellager mit Inch-Size
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges, zölliges Rillenkugellager mit Zoll / Inch Abmessung
- Hinweis: Die Abmessung wird häufig falsch vom Kugellager mit 19x47x14 mm bzw. 47x19x14 mm abgelesen. Das tatsächliche Zollmaß 3/4 Zoll beträgt 19.05 mm.
- Zolltarifnummer: 84821090
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 19.05x47x14 mm
- Abmessung Außen x Innen x Breite: 47x19.05x14 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6204-2RS-3/4 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Bitte beachten Sie, dass Kugellager mit zölligen Abmessungen krumme Werte haben und Nachkommastellen relevant sind. Bitte achten Sie deshalb genau auf diese Abmessungen. Danach wird das Maß der 6204 3/4 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 19.05*47*14 mm.
Rillenkugellager Innendurchmesser 19.05 mm bzw. 3/4 Inch-Zoll
Rillenkugellager Aussendurchmesser 47 mm bzw. 1,85 Inch-Zoll
Rillenkugellager Breite 14 mm bzw. 0,55 Inch-Zoll
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 6204 3/4 2RS also 47*19.05*14 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
