6205-C-C3 FAG
Rillenkugellager - 25x52x15 mm (bzw. 52x25x15 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6205
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28028
4,95 €
4,16 €
| Menge | Preis je |
|---|---|
| 10 + | 4,46 € 3,75 € |
| Artikelnummer | 28028 |
|---|---|
| Hersteller | FAG |
| EAN | 4012802384185 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 52 x 15 |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.013 mm / max.: 0.028 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 15 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,9842519685 |
| Außendurchmesser (Zoll) | 2,0472440945 |
| Breite (Zoll) | 0,5905511811 |
Datenblatt zur Type 6205-C-C3 FAG (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.992 mm bis max. 25 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 15 mm (zur Breite = 15 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x52x15 mm / 25x52x15mm (Innen x Außen x Breite) bzw. 52x25x15 mm / 52x25x15mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 5.2 cm , Breite = 1.5 cm. |
Lagerluft und AxialspielDie Type 6205-C-C3 FAG hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.013 mm / max.: 0.028 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6205-C-C3 FAG entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6205 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6205 EMQ (Elektromotoren Qualität): 3. 6205 Industriequalität / Standard: 4. SS / S / W 6205 Edelstahl rostfrei 5. KER / CE 6205 Keramiklager Si3N4 / ZRO2* 6. FC 6205 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6205 * (Hinweis: Keramik Kugellager 6205 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6205 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6205 haben die maximale Anzahl an Kugeln ( 6205 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6205VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6205 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6205 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6205-C-C3 FAG als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

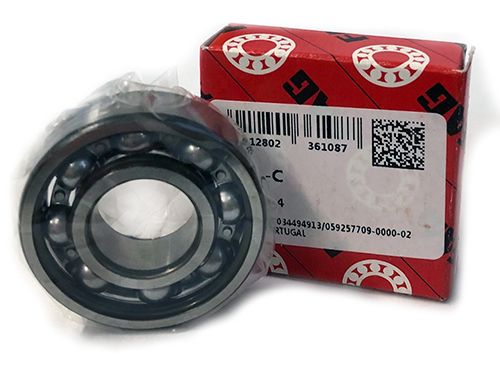

6205-C-C3 FAG Rillenkugellager - 25 x 52 x 15 mm (ID x AD x B) - 6205-C3 ungeschmiert
HINWEIS: Die Lager 6205-C-C3 FAG sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: 4012802384185 / Zolltarifnummer: 84821090 / Marke: FAG / INA
- Ohne Abdichtung/Deckelung: Offenes Lager, ungefettet
- Verbesserte Generation „C“. Mit erhöhter Lagerluft. Kugellager ungeschmiert und offen
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 15900 N / statisch: 7800 N
- Grenzdrehzahl: 21600 u/min
- Abmessung Innen x Außen x Breite: 25x52x15 mm
- Abmessung Außen x Innen x Breite: 52x25x15 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6205-C3 ungeschmiert abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6205-C-C3 FAG wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*52*15 mm.
FAG / INA Rillenkugellager Innendurchmesser 25 mm
FAG / INA Rillenkugellager Aussendurchmesser 52 mm
FAG / INA Rillenkugellager Breite 15 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: Schaeffler Technologies AG & Co. KGAdresse: Industriestraße 1-3, Herzogenaurach, 91074, DE
E-Mail: info.de@schaeffler.com
Tel.: +49 9132 82-0
Sicherheitshinweise
- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
