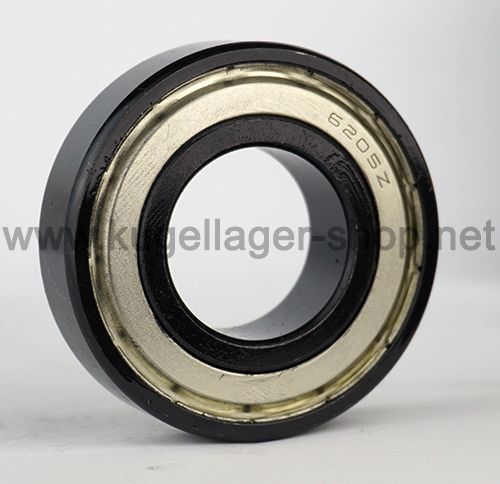

6205-BHTS-ZZ-C4 270°C (Hochtemperaturlager bis 270°C)
Rillenkugellager - 25x52x15 mm (bzw. 52x25x15 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6205
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6205HT270
26,90 €
22,61 €
| Menge | Preis je |
|---|---|
| 10 + | 25,00 € 21,01 € |
| 50 + | 24,00 € 20,17 € |
| 100 + | 21,00 € 17,65 € |
| Artikelnummer | 6205HT270 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Hochtemperaturlager |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 52 x 15 mm |
| Abdeckung | Hochtemperatur Metallabdeckung |
| Ringe Material | Hochtemperaturstahl |
| Kugeln | Hochtemperaturstahl |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C4 (stark erhöhte Lagerluft): Sehr viel Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei sehr hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung). |
| Radialspiel | min.: 0.018 mm / max.: 0.033 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 15 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,984252 |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,590551 |
Datenblatt zur Type 6205-BHTS-ZZ-C4 270°C (Hochtemperaturlager bis 270°C) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm. D = Außendurchmesser: 52 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.987 mm bis max. 52 mm. B = Breite: 15 mm (zur Breite = 15 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x52x15 mm / 25x52x15mm (Innen x Außen x Breite) bzw. 52x25x15 mm / 52x25x15mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 5.2 cm , Breite = 1.5 cm. |
Lagerluft und AxialspielDie Type 6205-BHTS-ZZ-C4 270°C (Hochtemperaturlager bis 270°C) hat die Lagerluft Klassifizierung: C4 (stark erhöhte Lagerluft): Sehr viel Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei sehr hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung). . Das Axialspiel beträgt: min.: 0.018 mm / max.: 0.033 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6205-BHTS-ZZ-C4 270°C (Hochtemperaturlager bis 270°C) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 6205 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6205 EMQ (Elektromotoren Qualität): 3. 6205 Industriequalität / Standard: 4. SS / S / W 6205 Edelstahl rostfrei 5. KER / CE 6205 Keramiklager Si3N4 / ZRO2* 6. FC 6205 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6205 * (Hinweis: Keramik Kugellager 6205 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6205 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6205 haben die maximale Anzahl an Kugeln ( 6205 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6205VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6205 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6205 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6205-BHTS-ZZ-C4 270°C (Hochtemperaturlager bis 270°C) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6205-BHTS-ZZ-C4 270°C Hochtemperatur Kugellager - 25 x 52 x 15 mm - 6205 Rillenkugellager für hohe Temperaturen (Ofenlager / Hochtemperaturlager)
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1
- Zolltarifnummer: 84821090
- Grenzdrehzahl bei 270°C ca. 1.100 u/min - Tragzahl stat. 5.7 kN (bei 270°C) - Tragzahl dyn. 8 kN (bei 270°C)
- Hochtemperaturlager (Kugellager für hohe Temperaturen, auch Ofenlager genannt) bis 270°C. Auf Anfrage auch mit anderem Temperaturbereich lieferbar.
- Die Hochtemperatur Kugellager haben speziell behandelte Abdeckscheiben auf beiden Seiten. Die Lager sind wartungsfrei für die Lebensdauer mit speziellem Hochtemperaturfett geschmiert.
- Typische Anwendungen der Kugellager für hohe Temperaturen sind z.B. Ofenwagen, Anwendungen in der Metallurgie und Härte- oder Temperöfen.
- Erhöhte Lagerluft Klasse C4
- Abmessung Innen x Außen x Breite: 25x52x15 mm
- Abmessung Außen x Innen x Breite: 52x25x15 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Hochtemperatur Kugellager 6205 ZZ 270°C abweichen)
Messen Sie das Hochtemperaturlager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6205-ZZ-270°C wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*52*15 mm.
Hochtemperatur Rillenkugellager Innendurchmesser 25 mm
Hochtemperatur Rillenkugellager Aussendurchmesser 52 mm
Hochtemperatur Rillenkugellager Breite 15 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 6205 ZZ 270°C also 52*25*15 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
