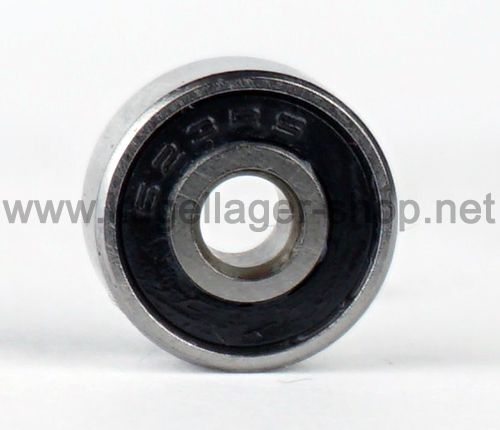

623 2RS (623RS)
Rillenkugellager - 3x10x4 mm (bzw. 10x3x4 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 625
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24555
1,00 €
0,84 €
| Menge | Preis je |
|---|---|
| 4 + | 0,70 € 0,59 € |
| 10 + | 0,60 € 0,50 € |
| 50 + | 0,50 € 0,42 € |
| 200 + | 0,40 € 0,34 € |
| 1000 + | 0,35 € 0,29 € |
| Artikelnummer | 24555 |
|---|---|
| Hersteller | Neutral |
| Bauart | Rillenkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 3 x 10 x 4 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 3 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 10 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 4 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,11811 |
| Außendurchmesser (Zoll) | 0,393701 |
| Breite (Zoll) | 0,15748 |
Datenblatt zur Type 623 2RS (623RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 3 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 2.992 mm bis max. 3 mm. D = Außendurchmesser: 10 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 9.991 mm bis max. 10 mm. B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 3x10x4 mm / 3x10x4mm (Innen x Außen x Breite) bzw. 10x3x4 mm / 10x3x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.3 cm, Außendurchmesser = 1 cm , Breite = 0.4 cm. |
Lagerluft und AxialspielDie Type 623 2RS (623RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 623 2RS (623RS) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 625 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 625 EMQ (Elektromotoren Qualität): 3. 625 Industriequalität / Standard: 4. SS / S / W 625 Edelstahl rostfrei 5. KER / CE 625 Keramiklager Si3N4 / ZRO2* 6. FC 625 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 625 * (Hinweis: Keramik Kugellager 625 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 625 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 625 haben die maximale Anzahl an Kugeln ( 625 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 625VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR625 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC625 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 623 2RS (623RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
623 2RS / 623RS Kugellager - 3x10x4 mm (ID x AD x B) Miniatur-Rillenkugellager
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager - Miniatur Kugellager nach DIN625-1
- Beidseitig gedichtet, wartungsfrei gefettet
- Aufgrund der kleinen Abmessung werden die Lager 625-2RS als Miniatur-Kugellager oder Minilager bezeichnet. Es handelt sich trotzdem um voll funktionsfähige Kugellager (nicht um Spielzeug).
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 3x10x4 mm
- Abmessung Außen x Innen x Breite: 10x3x4 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 623 2RS abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 623RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 3*10*4 mm.
Miniatur Rillenkugellager Innendurchmesser 3 mm
Miniatur Rillenkugellager Aussendurchmesser 10 mm
Miniatur Rillenkugellager Breite 4 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 623-2RS also 10*3*4 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
Hersteller / EU Verantwortliche Person
Unternehmensname: CQ GmbH - Aurel FlubacherAdresse: Waiblinger Str. 53, Fellbach, 70734, DE
E-Mail: info@cq-gmbh.de
Tel.: +49 711 90 65 60 80
Sicherheitshinweise
- Aufgrund des geringen Durchmessers besteht eine Verschluckungsgefahr, welche zu Erstickung führen kann. Halten Sie das Produkt unbedingt von Kindern fern.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
