626 LLB/5K NTN (Leichtlaufdichtung ähnl. 626 VV / 626 2RSL - 5K=SRL Fett )
Rillenkugellager - 6x19x6 mm (bzw. 19x6x6 mm)
Materialbelastbarkeit: | |
Korrosionsbeständigkeit: | |
Dichtigkeit: | |
Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 626
Auf Lager
Lieferzeit* (Werktage): 1-4
Menge | Preis je |
---|---|
10 + | 4,50 € 3,78 € |
Artikelnummer | 25983 |
---|---|
EAN | k.A. |
Bauart | Rillenkugellager |
Besonderheit | Automotive Qualität (Extra gehärtet) |
Abmessungen (mm) - Innen x Außen x Breite | 6 x 19 x 6 |
Abdeckung | Beidseitig berührungsfreie Dichtung (mit Spalt zum Innenring) |
Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
Lagerluft | C0 (Standard) |
Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
Innendurchmesser (mm) | 6 |
Innendurchmesser Toleranz | +0 / -0.007 mm |
Außendurchmesser (mm) | 19 |
Außendurchmesser Toleranz | +0 / -0.008 mm |
Breite (mm) | 6 |
Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
Innendurchmesser (Zoll) | 0,2362204724 |
Außendurchmesser (Zoll) | 0,7480314961 |
Breite (Zoll) | 0,2362204724 |
Datenblatt zur Type 626 LLB/5K NTN (Leichtlaufdichtung ähnl. 626 VV / 626 2RSL - 5K=SRL Fett ) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 6 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 5.993 mm bis max. 6 mm. D = Außendurchmesser: 19 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 18.992 mm bis max. 19 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 6x19x6 mm / 6x19x6mm (Innen x Außen x Breite) bzw. 19x6x6 mm / 19x6x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.6 cm, Außendurchmesser = 1.9 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type 626 LLB/5K NTN (Leichtlaufdichtung ähnl. 626 VV / 626 2RSL - 5K=SRL Fett ) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 626 LLB/5K NTN (Leichtlaufdichtung ähnl. 626 VV / 626 2RSL - 5K=SRL Fett ) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 626 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 626 EMQ (Elektromotoren Qualität): 3. 626 Industriequalität / Standard: 4. SS / S / W 626 Edelstahl rostfrei 5. KER / CE 626 Keramiklager Si3N4 / ZRO2* 6. FC 626 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 626 * (Hinweis: Keramik Kugellager 626 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 626 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 626 haben die maximale Anzahl an Kugeln ( 626 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 626VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR626 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC626 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 626 LLB/5K NTN (Leichtlaufdichtung ähnl. 626 VV / 626 2RSL - 5K=SRL Fett ) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

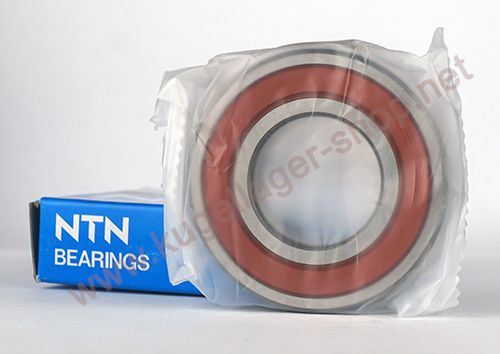

626 LLB/5K NTN Rillenkugellager - 6 x 19 x 6 mm (ID x AD x B) - 626 2RZ
HINWEIS: Die Lager 626 LLB/5K NTN sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: k.A. / Zolltarifnummer: 84821010 / Marke: NTN
- Berührungsarme Dichtung auf beiden Seiten aus NBR-Gummi.
- 5K = SRL Fett – VV Dichtungen sind berührungsfreie Dichtungen und eignen sich für sehr hohe Drehzahlen, sind allerdings nicht so gut dichtend wie DDU Dichtungen (berührend zum Innenring). Diese Lager eignen sich nur bei wenig Staub/Schmutz bzw. wenn eine Wellendichtung verwendet wird. Die Dichtungen halten das Fett besser im Lager als ZZ Metallabdeckungen.
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 2460 N / statisch: 1050 N
- Grenzdrehzahl: 34000 u/min
- Abmessung Innen x Außen x Breite: 6x19x6 mm
- Abmessung Außen x Innen x Breite: 19x6x6 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 626 2RZ abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 626 LLB/5K NTN wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 6*19*6 mm.
NTN Rillenkugellager Innendurchmesser 6 mm
NTN Rillenkugellager Aussendurchmesser 19 mm
NTN Rillenkugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
