Datenblatt zur Type 627 DD1 MC3E NSK (DD1 = Beidseitige Dichtungen - MC3E = Elektro-Motor-Qualität) (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 7 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 6.993 mm bis max. 7 mm. D = Außendurchmesser: 22 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 21.992 mm bis max. 22 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 7x22x7 mm / 7x22x7mm (Innen x Außen x Breite) bzw. 22x7x7 mm / 22x7x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.7 cm, Außendurchmesser = 2.2 cm , Breite = 0.7 cm.

Lagerluft und Axialspiel Die Type 627 DD1 MC3E NSK (DD1 = Beidseitige Dichtungen - MC3E = Elektro-Motor-Qualität) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type 627 DD1 MC3E NSK (DD1 = Beidseitige Dichtungen - MC3E = Elektro-Motor-Qualität) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 627 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 3300 N Statische Tragzahl [radial]: 1370 N 2. 627 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 2805 N Statische Tragzahl [radial]: 1274.1 N 3. 627 Industriequalität / Standard: Dynamische Tragzahl [radial]: 2640 N Statische Tragzahl [radial]: 1233 N 4. SS / S / W 627 Edelstahl rostfrei Dynamische Tragzahl [radial]: 2310 N Statische Tragzahl [radial]: 1096 N 5. KER / CE 627 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 1881 N Statische Tragzahl [radial]: 835.7 N 6. FC 627 MAX / VRS ** Dynamische Tragzahl [radial]: 4125 N Statische Tragzahl [radial]: 2466 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 627 Dynamische Tragzahl [radial]: 2145 N Statische Tragzahl [radial]: 1096 N * (Hinweis: Keramik Kugellager 627 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 627 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 627 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY627 2RS. ** (Hinweis: Vollkugellager 627 haben die maximale Anzahl an Kugeln ( 627 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 627VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR627 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC627 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 627 DD1 MC3E NSK (DD1 = Beidseitige Dichtungen - MC3E = Elektro-Motor-Qualität) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

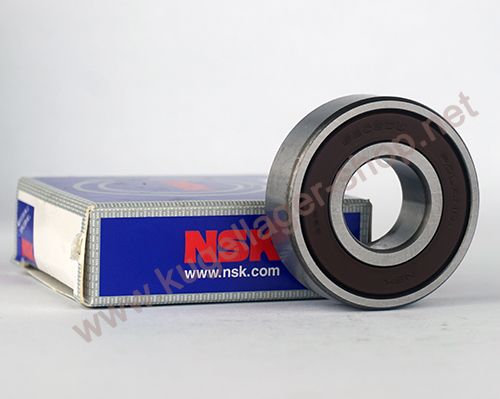

627 DD1 MC3E NSK Rillenkugellager - 7 x 22 x 7 mm (ID x AD x B) - Alt. 627 2RS / 627RS / 627-2RSH

HINWEIS: Die Lager 627 DD1 / 627 2RS sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.



- Bauart: Wälzlager - Kugellager - Rillenkugellager

- Zolltarifnummer: 84821010 / Marke: NSK

- DD / DD1 = Beidseitig mit Gummidichtung, J = Stahlkäfig

- MC3E = Elektro Motor Qualität, geräuschgeprüftes Lager mit Präzisionstoleranzen

- Automotive Qualität für höchste Beanspruchungen

- Tragzahl dynamisch: 3.300 N / statisch: 1.370 N

- Grenzdrehzahl: 28.000 u/min (wenn die Dichtungen entfernt werden, das Fett ausgewaschen wird und die Lager geölt werden, erhöht sich die Grenzdrehzahl auf 36.000 u/min).

- Abmessung Innen x Außen x Breite: 7x22x7 mm

- Abmessung Außen x Innen x Breite: 22x7x7 mm



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 627 2RS abweichen)

Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 627RS NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 7*22*7 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

627 Kugellager von SKF gibt es in verschiedenen Ausführungen, z.B. 627-2RZTN9 (ggf. auch in C3 mit der Kennzeichnung 627-2RZTN9/C3GMG). WICHTIG: Bei SKF steht das C3 tatsächlich für die erhöhte Lagerluft C3, bei NSK steht das MC3E jedoch für ein geräuschgeprüftes, leises Kugellager. Die 2RZ Spaltdichtungen entsprechen eher ZZ Metallabdeckungen und sind nicht richtig dichtend.

627 2RSJEM (wobei 2RS = Gummidichtunge und JEM für gepressten Stahlkäfig, geräuschprüfung und C3 Lagerluft steht). Alternativ auch mit reibungsarmen Dichtungen als 627-2RSL SKF oder mit stark reibenden Dichtungen als 627 2RSH SKF. Die Lager von NSK mit DD Dichtungen entsprechen am ehesten der SKF Ausführung 627 2RSH. Allerdings reiben die 2RSH Dichtungen etwas mehr und die Grenzdrehl der SKF 627 Kugellager liegt bei 22.000 u/min (vgl. NSK 28.000 u/min). Die Tragzahlen sind vergleichbar von SKF und NSK.

Umschlüsselung FAG / INA:

FAG 627 2RS oder FAG 627-2RSR (ggf. auch mit dem logistischen Nachsetzzeichen -HLN oder -HLC, welche bei FAG für den Produktionsstandort stehen). Aktuell nicht in der neuen FAG Generation C im FAG Medias Katalog gelistet, die NSK Lager würden jedoch am ehesten diesen entsprechen. Die FAG Lager wären dann bezeichnet mit 627-C-2HRS.

Umschlüsselung NSK:

Alternativ von NSK in der Ausführung 627VV1 (627 VV NSK) mit reibungsarmen Dichtungen (welche allerdings nicht komplett dichtend sind wie die DD1 Dichtungen. Die Lager haben in der VV Ausführung eine Grenzdrehzahl von 30.000 u/min.

Umschlüsselung NTN:

Umschlüsselung SNR / EZO / NKE:

Sonstige alternative Bezeichnungen:

627 2RS / 627RS

Hersteller / EU Verantwortliche Person

Unternehmensname: NSK Deutschland GmbH
Adresse: Harkortstrasse 15, Ratingen, 40880, DE
E-Mail: info-de@nsk.com
Tel.: +49 21024810

Sicherheitshinweise

- Aufgrund des geringen Durchmessers besteht eine Verschluckungsgefahr, welche zu Erstickung führen kann. Halten Sie das Produkt unbedingt von Kindern fern.

- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.

- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.

- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.

- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
