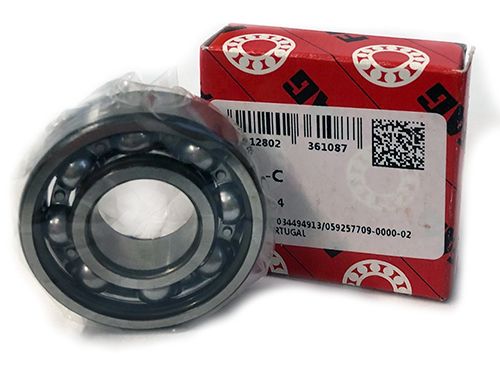

6303-C3 FAG (offen, ungefettet, erhöhte Lagerluft C3)
Rillenkugellager - 17x47x14 mm (bzw. 47x17x14 mm)
Materialbelastbarkeit: | |
Korrosionsbeständigkeit: | |
Dichtigkeit: | |
Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6303
Auf Lager
Lieferzeit* (Werktage): 1-4
Menge | Preis je |
---|---|
10 + | 2,93 € 2,46 € |
Artikelnummer | 6303-C3-FAG |
---|---|
Hersteller | FAG |
EAN | 4012801059459 |
Bauart | Rillenkugellager |
Besonderheit | Automotive Qualität (Extra gehärtet) |
Abmessungen (mm) - Innen x Außen x Breite | 17 x 47 x 14 |
Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
Radialspiel | min.: 0.011 mm / max.: 0.025 mm |
Innendurchmesser (mm) | 17 |
Innendurchmesser Toleranz | +0 / -0.007 mm |
Außendurchmesser (mm) | 47 |
Außendurchmesser Toleranz | +0 / -0.009 mm |
Breite (mm) | 14 |
Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
Innendurchmesser (Zoll) | 0,6692913386 |
Außendurchmesser (Zoll) | 1,8503937008 |
Breite (Zoll) | 0,5511811024 |
Datenblatt zur Type 6303-C3 FAG (offen, ungefettet, erhöhte Lagerluft C3) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. D = Außendurchmesser: 47 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.991 mm bis max. 47 mm. B = Breite: 14 mm (zur Breite = 14 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x47x14 mm / 17x47x14mm (Innen x Außen x Breite) bzw. 47x17x14 mm / 47x17x14mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 4.7 cm , Breite = 1.4 cm. |
Lagerluft und AxialspielDie Type 6303-C3 FAG (offen, ungefettet, erhöhte Lagerluft C3) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.011 mm / max.: 0.025 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6303-C3 FAG (offen, ungefettet, erhöhte Lagerluft C3) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6303 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6303 EMQ (Elektromotoren Qualität): 3. 6303 Industriequalität / Standard: 4. SS / S / W 6303 Edelstahl rostfrei 5. KER / CE 6303 Keramiklager Si3N4 / ZRO2* 6. FC 6303 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6303 * (Hinweis: Keramik Kugellager 6303 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6303 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6303 haben die maximale Anzahl an Kugeln ( 6303 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6303VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6303 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6303 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6303-C3 FAG (offen, ungefettet, erhöhte Lagerluft C3) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6303 C3 FAG Rillenkugellager - 17 x 47 x 14 mm (ID x AD x B) - 6303/C3 ungefettet mit erhöhter Lagerluft C3
HINWEIS: Die Lager 6303 FAG sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: 4012801059459 / Zolltarifnummer: 84821090 / Marke: FAG / INA
- Ohne Abdichtung/Deckelung: Offenes Lager, ungefettet
- Offenes Lager: Kugellager ohne Schmierung oder Öl, keine Abdichtung oder Abdeckung
- Automotive Qualität für höchste Beanspruchungen
- Lagerluft C3 (erhöhte Lagerluft gegenüber normaler Lagerluft C0)
- Tragzahl dynamisch: 14400 N / statisch: 6500 N
- Grenzdrehzahl: 22.300 u/min (Bezugsdrehzahl 15.900 u/min)
- Abmessung Innen x Außen x Breite: 17x47x14 mm
- Abmessung Außen x Innen x Breite: 47x17x14 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6303C3 - 6303/C3 ungefettet abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6303-C3 FAG wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*47*14 mm.
FAG / INA Rillenkugellager Innendurchmesser 17 mm
FAG / INA Rillenkugellager Aussendurchmesser 47 mm
FAG / INA Rillenkugellager Breite 14 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
SKF 6303/C3Umschlüsselung FAG / INA:
6303-C-C3 (in Generation C)Umschlüsselung NSK:
NSK 6303 C3 CMUmschlüsselung NTN:
6303-C3Umschlüsselung SNR / EZO / NKE:
6303C3Sonstige alternative Bezeichnungen:
