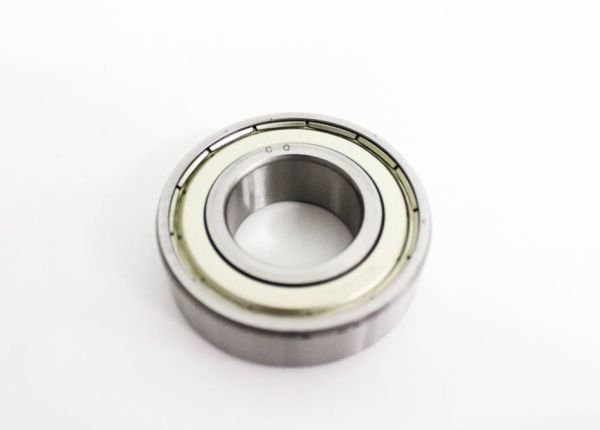

6306 ZZ

Abmessungen und Toleranzen

d = Innendurchmesser: 30 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.99 mm bis max. 30 mm.

D = Außendurchmesser: 72 mm ( +0 / -0.013 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 71.987 mm bis max. 72 mm.

B = Breite: 19 mm (zur Breite = 19 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x72x19 mm / 30x72x19mm (Innen x Außen x Breite) bzw. 72x30x19 mm / 72x30x19mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 7.2 cm , Breite = 1.9 cm.

Lagerluft und Axialspiel

Die Type 6306 ZZ hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type 6306 ZZ entspricht nachfolgend der Nr. 3

Tragzahlen in der Ausführung:

1. 6306 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 30500 N
Statische Tragzahl [radial]: 16200 N

2. 6306 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 25925 N
Statische Tragzahl [radial]: 15066 N

3. 6306 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 24400 N
Statische Tragzahl [radial]: 14580 N

4. SS / S / W 6306 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 21350 N
Statische Tragzahl [radial]: 12960 N

5. KER / CE 6306 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 17385 N
Statische Tragzahl [radial]: 9882 N

6. FC 6306 MAX / VRS **
Dynamische Tragzahl [radial]: 38125 N
Statische Tragzahl [radial]: 29160 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 6306
Dynamische Tragzahl [radial]: 19825 N
Statische Tragzahl [radial]: 12960 N

* (Hinweis: Keramik Kugellager 6306 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6306 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 6306 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6306 2RS.

** (Hinweis: Vollkugellager 6306 haben die maximale Anzahl an Kugeln ( 6306 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6306VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6306 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6306 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
