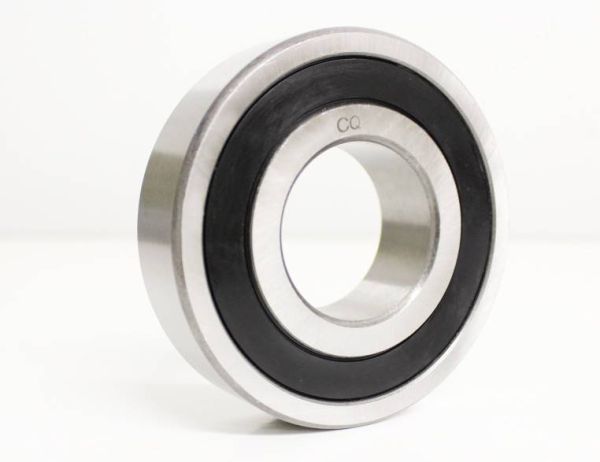

6307 2RS

Rillenkugellager - 35x80x21 mm (bzw. 80x35x21 mm)

Materialbelastbarkeit: Für hohe Lasten
Korrosionsbeständigkeit: Kaum korrosionsbeständig
Dichtigkeit: Gute Staubdichtigkeit
Drehzahlbereich: Für mittlere Drehzahlen

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6307


Auf Lager

Lieferzeit* (Werktage): 1-4

Auf Lager
Artikelnummer
23617
4,40 € 3,70 €

Preise inkl. MwSt.
zzgl. Versandkosten

Menge Preis je
4 + 3,50 € 2,94 €
10 + 3,30 € 2,77 €
50 + 3,10 € 2,61 €
100 + 2,90 € 2,44 €
Mehr Informationen
Artikelnummer 23617
Bauart Rillenkugellager
Besonderheit Industrielager (100Cr6 Wälzlagerstahl)
Abmessungen (mm) - Innen x Außen x Breite 35 x 80 x 21 mm
Abdeckung Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max.
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC
Käfigmaterial Käfig aus Stahlblech (ST12); 150°C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.006 mm / max.: 0.02 mm
Innendurchmesser (mm) 35
Innendurchmesser Toleranz +0 / -0.012 mm
Außendurchmesser (mm) 80
Außendurchmesser Toleranz +0 / -0.013 mm
Breite (mm) 21
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Anfasung (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 1,37795
Außendurchmesser (Zoll) 3,1496
Breite (Zoll) 0,82677

Datenblatt zur Type 6307 2RS (Rillenkugellager)


Abmessungen und Toleranzen

d = Innendurchmesser: 35 mm ( +0 / -0.012 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.988 mm bis max. 35 mm.

D = Außendurchmesser: 80 mm ( +0 / -0.013 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 79.987 mm bis max. 80 mm.

B = Breite: 21 mm (zur Breite = 21 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x80x21 mm / 35x80x21mm (Innen x Außen x Breite) bzw. 80x35x21 mm / 80x35x21mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 8 cm , Breite = 2.1 cm.

Lagerluft und Axialspiel

Die Type 6307 2RS hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type 6307 2RS entspricht nachfolgend der Nr. 3

Tragzahlen in der Ausführung:

1. 6307 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 35500 N
Statische Tragzahl [radial]: 19100 N

2. 6307 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 30175 N
Statische Tragzahl [radial]: 17763 N

3. 6307 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 28400 N
Statische Tragzahl [radial]: 17190 N

4. SS / S / W 6307 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 24850 N
Statische Tragzahl [radial]: 15280 N

5. KER / CE 6307 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 20235 N
Statische Tragzahl [radial]: 11651 N

6. FC 6307 MAX / VRS **
Dynamische Tragzahl [radial]: 44375 N
Statische Tragzahl [radial]: 34380 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 6307
Dynamische Tragzahl [radial]: 23075 N
Statische Tragzahl [radial]: 15280 N

* (Hinweis: Keramik Kugellager 6307 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6307 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 6307 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6307 2RS.

** (Hinweis: Vollkugellager 6307 haben die maximale Anzahl an Kugeln ( 6307 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6307VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6307 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6307 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 6307 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

Kugellager 6307 - 35x80x21 mm

Dichtungsvarianten: Lager 6307

- Beidseitig mit Kunststoffabdeckung: 6307 2RS
- Einseitig mit Kunststoffabdeckung: 6307 RS - 6307rs
- Offen: Kugellager 6307

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

-

Umschlüsselung NSK:


Umschlüsselung NTN:


Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

6307rs / 6307 2RSR / 6307 RSR
-

HINWEIS: Gerne erstellen wir Ihnen ein individuelles Angebot (z.B. bei wiederkehrendem Bedarf, größerer Menge, speziellen Materialanforderungen oder unternehmensspezifischen Einkaufsbedingungen). Kontaktieren Sie uns dazu bitte.
