FAG 635 2Z / 635Z
Rillenkugellager - 5x19x6 mm (bzw. 19x5x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 635
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6352ZFAG
2,50 €
2,10 €
| Menge | Preis je |
|---|---|
| 10 + | 2,38 € 2,00 € |
| 20 + | 2,25 € 1,89 € |
| Artikelnummer | 6352ZFAG |
|---|---|
| Hersteller | FAG |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 5 x 19 x 6 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 5 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 19 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,19685 |
| Außendurchmesser (Zoll) | 0,748031 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type FAG 635 2Z / 635Z (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 5 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 4.992 mm bis max. 5 mm. D = Außendurchmesser: 19 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 18.991 mm bis max. 19 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 5x19x6 mm / 5x19x6mm (Innen x Außen x Breite) bzw. 19x5x6 mm / 19x5x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.5 cm, Außendurchmesser = 1.9 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type FAG 635 2Z / 635Z hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type FAG 635 2Z / 635Z entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 635 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 635 EMQ (Elektromotoren Qualität): 3. 635 Industriequalität / Standard: 4. SS / S / W 635 Edelstahl rostfrei 5. KER / CE 635 Keramiklager Si3N4 / ZRO2* 6. FC 635 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 635 * (Hinweis: Keramik Kugellager 635 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 635 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 635 haben die maximale Anzahl an Kugeln ( 635 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 635VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR635 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC635 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type FAG 635 2Z / 635Z als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager 635-ZZ / 635Z (Alt. 635-2Z)
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Radial-Rillenkugellager - Miniatur Rillenkugellager nach DIN635-1
- Marke: FAG - Zolltarifnummer 84821010
- Beidseitig mit 2Z Spaltabdeckungen aus Stahlblech.
- Die Lager sind wartungsfrei gefettet
- Grenzdrehzahl 45.000 u/min - Tragzahl dyn. 2.75 kN - Tragzahl stat. 1.05 kN
Hinweis: Wie bestimme ich die Maße?

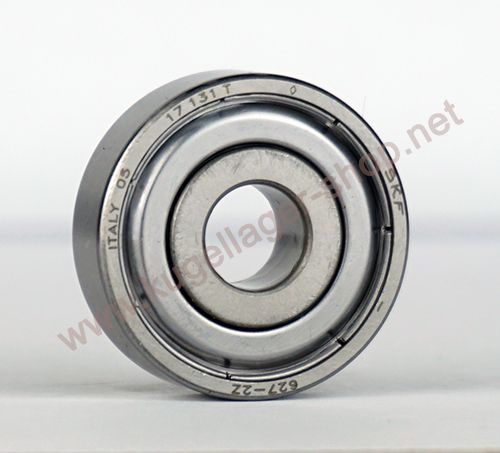

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 635Z FAG abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 635 2Z FAG wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 5*19*6 mm.
FAG Rillenkugellager Innendurchmesser 5 mm
FAG Rillenkugellager Aussendurchmesser 19 mm
FAG Rillenkugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
-
