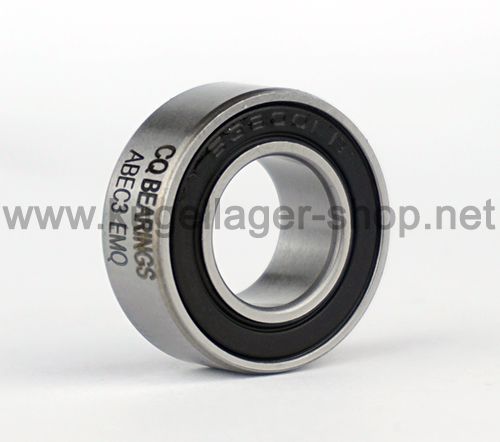

63800-LLB EMQ (verbesserte Nutdichtung, Elektro-Motor-Qualität)
Rillenkugellager - 10x19x7 mm (bzw. 19x10x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 63800
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
63800EMQ
3,20 €
2,69 €
| Menge | Preis je |
|---|---|
| 4 + | 2,72 € 2,29 € |
| 10 + | 2,40 € 2,02 € |
| Artikelnummer | 63800EMQ |
|---|---|
| Hersteller | CQ |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Elektromotor Qualität (V2/Z2): Laufruhe und hohe Präzision |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 19 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 19 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,393701 |
| Außendurchmesser (Zoll) | 0,748031 |
| Breite (Zoll) | 0,2755905512 |
Datenblatt zur Type 63800-LLB EMQ (verbesserte Nutdichtung, Elektro-Motor-Qualität) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.993 mm bis max. 10 mm. D = Außendurchmesser: 19 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 18.992 mm bis max. 19 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x19x7 mm / 10x19x7mm (Innen x Außen x Breite) bzw. 19x10x7 mm / 19x10x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 1.9 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 63800-LLB EMQ (verbesserte Nutdichtung, Elektro-Motor-Qualität) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 63800-LLB EMQ (verbesserte Nutdichtung, Elektro-Motor-Qualität) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 63800 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 63800 EMQ (Elektromotoren Qualität): 3. 63800 Industriequalität / Standard: 4. SS / S / W 63800 Edelstahl rostfrei 5. KER / CE 63800 Keramiklager Si3N4 / ZRO2* 6. FC 63800 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 63800 * (Hinweis: Keramik Kugellager 63800 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 63800 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 63800 haben die maximale Anzahl an Kugeln ( 63800 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 63800VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR63800 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC63800 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 63800-LLB EMQ (verbesserte Nutdichtung, Elektro-Motor-Qualität) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
63800 LLB EMQ Rillenkugellager - 10 x 19 x 7 mm (ID x AD x B) in Elektor-Motor-Qualität
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager
- 63800-LLB / 63800LB: Gummidichtungen auf beiden Seiten laufen in V-förmiger Nut, welche in den Innenring eingefräst ist. Dort berühren die LLB-Dichtungen zur Rückseite der Nut und schützen die Innenkonstruktion so auch gegen feine Stäube.
- Je nach Charge sind die Dichtungen 63800LB, 63800-LLB, 63800RS oder 63800VRS gezeichnet. Alle Lager haben eine zusätzliche Lasermarkierung auf dem Außenring.
- EMQ = Elektro-Motor-Qualität Vibrationsklasse V2 und Geräuschklasse Z2. Die Lager sind auch bei hoher Drehzahl sehr leise. Zudem sind die Lager leichtläufig und haben eine erhöhte Präzisionsklasse ABEC3.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 10x19x7 mm
- Abmessung Außen x Innen x Breite: 19x10x7 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 63800LB abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 63800-LLB wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*19*7 mm.
Rillenkugellager Innendurchmesser 10 mm
Rillenkugellager Aussendurchmesser 19 mm
Rillenkugellager Breite 7 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 63800 LLB also 19*10*7 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Von SKF nur mit Metallabdeckung (Spaltabdeckung) auf Anfrage erhältlich: 63800-2Z-SKFUmschlüsselung FAG / INA:
63800-2RSR-HLN oder 63800-2RSR-HLC (je nach Herstellungsort). Auf Anfrage erhältlich.Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
