6804/19-2RS (6804-2RS)
Rillenkugellager - 19x32x7 mm (bzw. 32x19x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6804-19
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25694-B
7,60 €
6,39 €
| Menge | Preis je |
|---|---|
| 10 + | 6,32 € 5,31 € |
| 50 + | 5,00 € 4,20 € |
| Artikelnummer | 25694-B |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 19 x 32 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 19 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 32 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,74803 |
| Außendurchmesser (Zoll) | 1,25984 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 6804/19-2RS (6804-2RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 19 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 18.992 mm bis max. 19 mm. D = Außendurchmesser: 32 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 31.991 mm bis max. 32 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 19x32x7 mm / 19x32x7mm (Innen x Außen x Breite) bzw. 32x19x7 mm / 32x19x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.9 cm, Außendurchmesser = 3.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 6804/19-2RS (6804-2RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6804/19-2RS (6804-2RS) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 6804-19 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6804-19 EMQ (Elektromotoren Qualität): 3. 6804-19 Industriequalität / Standard: 4. SS / S / W 6804-19 Edelstahl rostfrei 5. KER / CE 6804-19 Keramiklager Si3N4 / ZRO2* 6. FC 6804-19 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6804-19 * (Hinweis: Keramik Kugellager 6804-19 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6804-19 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6804-19 haben die maximale Anzahl an Kugeln ( 6804-19 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6804-19VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6804-19 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6804-19 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6804/19-2RS (6804-2RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager 6804/19-2RS (6804-2RS) - Sonderlager u.a. für FSA MegaExo

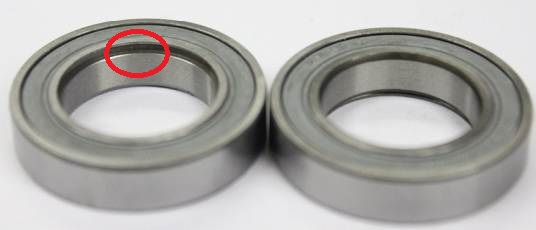

Dieses Lager hat an einer Seite eine Abstufung am Innenring:

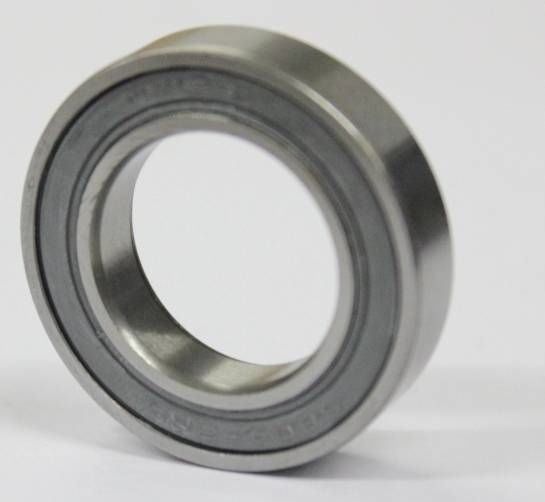

Sonderanfertigung der Type 6804-2RS: Statt 20 mm Innendurchmesser (20x32x7 mm) hat dieses Lager einen kleineren Innendurchmesser 19 mm (19x32x7 mm) und an einem Innenring eine Nut / Rille (siehe Bilder)
HINWEIS: Es gibt auch ein Lager mit der Bezeichnung 6804-19.05 2RS mit den Maßen 19.05x31x7 mm. Sie finden dieses unter: https://www.kugellager-shop.net/6804-19-05-2rs-61804-19-05-2rs-kugellager.html
Maße: 19x32x7 mm / 19*32*7 mm (d x D x B = Innen x Außen x Breite)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des 6804/19-2RS (6804-2RS) / 19327RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 19327RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 19*32*7 mm.
1. Kugellager Innendurchmesser 19 mm
2. Kugellager Außendurchmesser 32 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
MR 19327-
