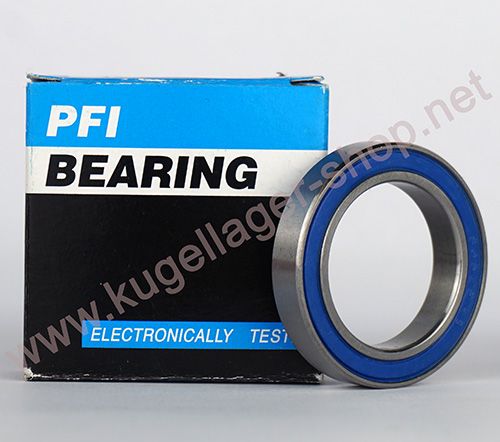

6805-2RS C3 PFI (Made in USA) - Erhöhte Lagerluft C3
Rillenkugellager - 25x37x7 mm (bzw. 37x25x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6805
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6805C3PFI
6,90 €
5,80 €
| Menge | Preis je |
|---|---|
| 4 + | 6,50 € 5,46 € |
| 10 + | 6,00 € 5,04 € |
| Artikelnummer | 6805C3PFI |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 37 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.013 mm / max.: 0.028 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,98425 |
| Außendurchmesser (Zoll) | 1,45669 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 6805-2RS C3 PFI (Made in USA) - Erhöhte Lagerluft C3 (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.992 mm bis max. 25 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x37x7 mm / 25x37x7mm (Innen x Außen x Breite) bzw. 37x25x7 mm / 37x25x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 3.7 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 6805-2RS C3 PFI (Made in USA) - Erhöhte Lagerluft C3 hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.013 mm / max.: 0.028 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6805-2RS C3 PFI (Made in USA) - Erhöhte Lagerluft C3 entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6805 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6805 EMQ (Elektromotoren Qualität): 3. 6805 Industriequalität / Standard: 4. SS / S / W 6805 Edelstahl rostfrei 5. KER / CE 6805 Keramiklager Si3N4 / ZRO2* 6. FC 6805 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6805 * (Hinweis: Keramik Kugellager 6805 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6805 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6805 haben die maximale Anzahl an Kugeln ( 6805 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6805VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6805 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6805 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6805-2RS C3 PFI (Made in USA) - Erhöhte Lagerluft C3 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6805-2RS C3 PFI (Made in USA) - Rillenkugellager 25x37x7 mm (bzw. 37x25x7 mm) - Lager mit erhöhter Lagerluft C3
- Marke: PFI (Made in USA)
- Präzisionslager der Klasse ABEC-3
- Wartungsfrei gefettet und beidseitig mit Gummidichtungen
- Erhöhte Lagerluft C3 (mehr Spiel zwischen Kugeln und Ringen für sehr hohe Drehzahlen)
- Alternative Bezeichnung: 6805 2RS/C3 A&S - 61805 2RS/C3 - 61805-2RS-C3
Das Lager hat folgende Abmessungen: Außen x Innen x Breite = 37 x 25 x 7 mm
HINWEIS: Wir bieten alternativ das Lager 6805 auch in verschiedenen Ausführungen und Qualitäten an: https://www.kugellager-shop.net/catalogsearch/result/?q=6805
Technische Daten:
Tragzahl (dyn.) ca.: 4000 N
Tragzahl (stat.) ca: 2500 kN
Gewicht: 0,022 kg
Bauart: Wälzlager - Kugellager - Rillenkugellager - Dünnringlager
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6805RS C3 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6805-2RS C3 PFI folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*37*7 mm.
1. PFI Kugellager Innendurchmesser 25 mm
2. PFI Kugellager Außendurchmesser 37 mm
3. PFI Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
SKF 61805-2RS1/C3 (Made in Japan) oder mit speziellem Fett 61805-2RS1/C3LHT23Umschlüsselung FAG / INA:
61805-2RSR-HLC-C3Umschlüsselung NSK:
NSK 6805 DDU MC5E / NSK 6805DU MC5E (bei NSK MC5E = C3) oder NSK 6805 DDU C3E / NSK 6805DU C3EUmschlüsselung NTN:
6805 LLU C3 / 6805LU C3 / 6805 LLB C3 / 6805LB C3Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
6805 RS C3 / 6805RS.C3 / 6805RSC3 / 68052RSC3 / 6805RS-C3 / 68052RS-C3
