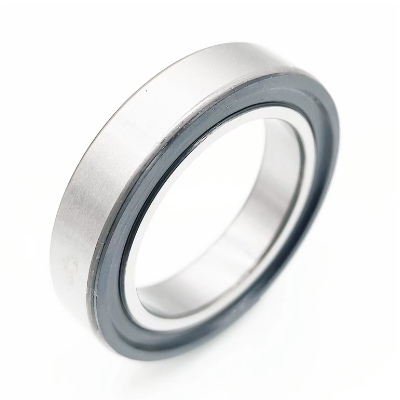

6805 LUnz PLB20121 (6805LH CW mit Vibrationsdämpfender Dichtung für BROSE T & S E-Bike Motor linke Achse)
Rillenkugellager - 25x37x7 mm (bzw. 37x25x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6805
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28678
17,50 €
14,71 €
| Menge | Preis je |
|---|---|
| 4 + | 16,28 € 13,68 € |
| 10 + | 15,40 € 12,94 € |
| 20 + | 12,78 € 10,74 € |
| Artikelnummer | 28678 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Speziell gewölbte Dichtung für Brose eBike Motoren |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 37 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,98425 |
| Außendurchmesser (Zoll) | 1,45669 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 6805 LUnz PLB20121 (6805LH CW mit Vibrationsdämpfender Dichtung für BROSE T & S E-Bike Motor linke Achse) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.992 mm bis max. 25 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x37x7 mm / 25x37x7mm (Innen x Außen x Breite) bzw. 37x25x7 mm / 37x25x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 3.7 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 6805 LUnz PLB20121 (6805LH CW mit Vibrationsdämpfender Dichtung für BROSE T & S E-Bike Motor linke Achse) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6805 LUnz PLB20121 (6805LH CW mit Vibrationsdämpfender Dichtung für BROSE T & S E-Bike Motor linke Achse) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 6805 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6805 EMQ (Elektromotoren Qualität): 3. 6805 Industriequalität / Standard: 4. SS / S / W 6805 Edelstahl rostfrei 5. KER / CE 6805 Keramiklager Si3N4 / ZRO2* 6. FC 6805 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6805 * (Hinweis: Keramik Kugellager 6805 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6805 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6805 haben die maximale Anzahl an Kugeln ( 6805 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6805VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6805 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6805 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6805 LUnz PLB20121 (6805LH CW mit Vibrationsdämpfender Dichtung für BROSE T & S E-Bike Motor linke Achse) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Rillenkugellager PLB20121 mit Vibrationsdämpfender Dichtung (einseitig) für Brose T, Brose S, Brose TF und Brose S-Mag eBike Motor
--- Es handelt sich hierbei nicht um ein Lager der Marke BROSE - Der Hersteller der Lager ist CW ---
Das Lager hat auf einer Seite eine spezielle, nach außen gewölbte Dichtung (bzw. einem integrierten Kragen). Dadurch wird das Geräusch und die Vibration des eBike Motors gedämpft und die Dichtigkeit des Lager ist sehr hoch. Dieses Lager wird normalerweise als Achslager / Kurbelwelle der linken Seite der Brose T und Brose S e-Bike Motoren verwendet.
WICHTIG: Dieses Lager muss mit der gewölbten Dichtung nach Außen verbaut werden, so dichtet diese das Motorgehäuse und reduziert Vibration und Geräusch.
Brose Drive S Mag / Brose Drive T / Brose Drive S Alu / Brose Drive C / Brose Drive TF (45 Kmh Ausführung)
- Marke / Hersteller: CW
- Brose Teilenummer: PLB20121 (0675834894134)
- Abmessung 25x37x7 mm (Innen x Außen x Breite) bzw. 37x25x7 mm (Außen x Innen x Breite)
Auf den Dichtungen gezeichnet: 6805LH CW (teilweise auch bekannt als 6805LUV und 6805LUNZ bzw. 6805LU NZ)
HINWEIS: Das Lager für die rechte Achse finden Sie hier: https://www.kugellager-shop.net/6807luv-34-cw-063-34x47x7mm-47x34x7mm-kugellager.html
Technische Daten:
Tragzahl (dyn.) ca.: 4000 N
Tragzahl (stat.) ca: 2500 N
Gewicht: 25 g
Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager mit Sonderdichtung
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6805LUV abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6805LUNZ folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*37*7 mm.
1. CW Kugellager Innendurchmesser 25 mm
2. CW Kugellager Außendurchmesser 37 mm
3. CW Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
