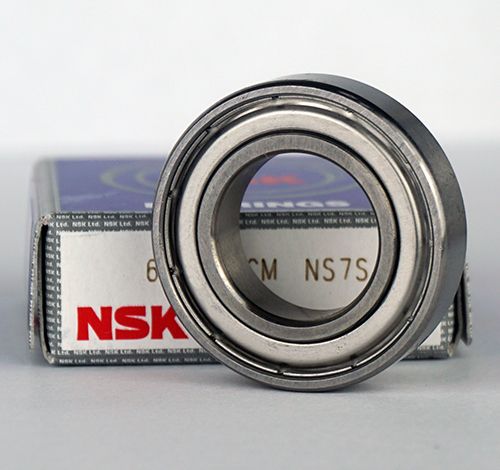

6808 ZZ CM NSK (Made in Japan) CM = Geräuschgeprüft - Alt. Nachi 6808ZE
Rillenkugellager - 40x52x7 mm (bzw. 52x40x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6808
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
68088ZZNSK
21,50 €
18,07 €
| Menge | Preis je |
|---|---|
| 10 + | 20,00 € 16,81 € |
| Artikelnummer | 68088ZZNSK |
|---|---|
| Hersteller | NSK |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 52 x 7 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,5748 |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type 6808 ZZ CM NSK (Made in Japan) CM = Geräuschgeprüft - Alt. Nachi 6808ZE (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x52x7 mm / 40x52x7mm (Innen x Außen x Breite) bzw. 52x40x7 mm / 52x40x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 6808 ZZ CM NSK (Made in Japan) CM = Geräuschgeprüft - Alt. Nachi 6808ZE hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6808 ZZ CM NSK (Made in Japan) CM = Geräuschgeprüft - Alt. Nachi 6808ZE entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6808 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6808 EMQ (Elektromotoren Qualität): 3. 6808 Industriequalität / Standard: 4. SS / S / W 6808 Edelstahl rostfrei 5. KER / CE 6808 Keramiklager Si3N4 / ZRO2* 6. FC 6808 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6808 * (Hinweis: Keramik Kugellager 6808 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6808 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6808 haben die maximale Anzahl an Kugeln ( 6808 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6808VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6808 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6808 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6808 ZZ CM NSK (Made in Japan) CM = Geräuschgeprüft - Alt. Nachi 6808ZE als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6808 ZZ AS2S NSK - Made in Japan
Grenzdrehzahl: 11.000 rpm
Tragzahl dynamisch Cr: 6.35 kN / Tragzahl statisch Cor: 5.55 kN
Wartungsfrei gefettet (Schmierfett NS7S)
Nachsetzzeichen:
ZZ CM = Beidseitig mit Stahlblech-Abdeckungen gekapselt (Spaltdichtung), entspricht: 2Z / ZZ / Z
NSK = Marke
Herkunftsland: Japan
Bauart: Wälzlager - Kugellager - Rillenkugellager - Dünnring-Rillenkugellager
Einsatzgebiet u.a. in KUKA Roboterarmen (dort Nachi 6808ZE JAPAN)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6808 ZZ NSK abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6808Z NSK folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*52*7 mm.
1. NSK Kugellager Innendurchmesser 40 mm
2. NSK Kugellager Außendurchmesser 52 mm
3. NSK Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6808 2Z SKFUmschlüsselung FAG / INA:
6808 2Z FAG (Alt: 6808 2ZR FAG)Umschlüsselung NSK:
6808 ZZ CM NS7S NSKUmschlüsselung NTN:
6808 Z1 / 6808 ZZ1 NTNUmschlüsselung SNR / EZO / NKE:
6808Z 6808 2Z SNRSonstige alternative Bezeichnungen:
