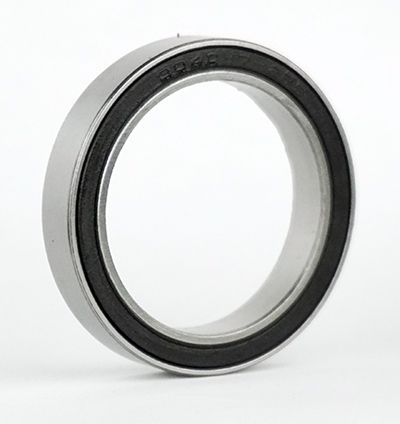

6809LUV / 6809LBV von CW (Alt. CW 6809LUT für Bosch eBike Motor)
Rillenkugellager - 45x58x7 mm (bzw. 58x45x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6809
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28495
15,00 €
12,61 €
| Menge | Preis je |
|---|---|
| 4 + | 14,50 € 12,18 € |
| 10 + | 13,50 € 11,34 € |
| Artikelnummer | 28495 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Dichtung LB Leichtlauf - andere Seite starke LU |
| Abmessungen (mm) - Innen x Außen x Breite | 45 x 58 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.023 mm |
| Innendurchmesser (mm) | 45 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 58 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,77165 |
| Außendurchmesser (Zoll) | 2,28346 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 6809LUV / 6809LBV von CW (Alt. CW 6809LUT für Bosch eBike Motor) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 45 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 44.99 mm bis max. 45 mm. D = Außendurchmesser: 58 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 57.989 mm bis max. 58 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 45x58x7 mm / 45x58x7mm (Innen x Außen x Breite) bzw. 58x45x7 mm / 58x45x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.5 cm, Außendurchmesser = 5.8 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 6809LUV / 6809LBV von CW (Alt. CW 6809LUT für Bosch eBike Motor) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.023 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6809LUV / 6809LBV von CW (Alt. CW 6809LUT für Bosch eBike Motor) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6809 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6809 EMQ (Elektromotoren Qualität): 3. 6809 Industriequalität / Standard: 4. SS / S / W 6809 Edelstahl rostfrei 5. KER / CE 6809 Keramiklager Si3N4 / ZRO2* 6. FC 6809 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6809 * (Hinweis: Keramik Kugellager 6809 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6809 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6809 haben die maximale Anzahl an Kugeln ( 6809 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6809VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6809 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6809 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6809LUV / 6809LBV von CW (Alt. CW 6809LUT für Bosch eBike Motor) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6809LBV CW / 6809LUV CW mit spezieller Dichtung
- Das Lager hat auf der einen Seite eine blaue LB Dichtung, diese ist sehr leichtläufig und wird nach Innen verbaut.
- Das Lager hat auf der anderen Seite eine schwarze LU Dichtung, diese ist stark dichtend mit höherer Reibung für die Außenseite
- Beide Dichtungen laufen in einer in den Innenring eingefrästen Nut in V-Form, dies verstärkt die Dichtwirkung der Gummidichtungen.
- Marke / Brand / Hersteller / Manufacturer: CW
Das Lager wird u.a. in Bosch eBike Motor Generation 2 eingesetzt, kann jedoch auch für viele andere Anwendungen geeignet sein. Durch die LBLU Dichtung hat das Lager eine sehr starke Dichtigkeit. Bei älteren Generationen wird das Lager 6809 LUT gezeichnet.
- Abmessungen: 58 x 45 x 7 mm (D x d x B)
- Wartungsfrei gefettet mit Lithiumfett
- Tragzahl Dyn. 5 kN
- Tragzahl Stat. 4.5 kN
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6809LBV CW abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6809LUV CW folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 45*58*7 mm.
1. Kugellager Innendurchmesser 45 mm
2. Kugellager Außendurchmesser 58 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
