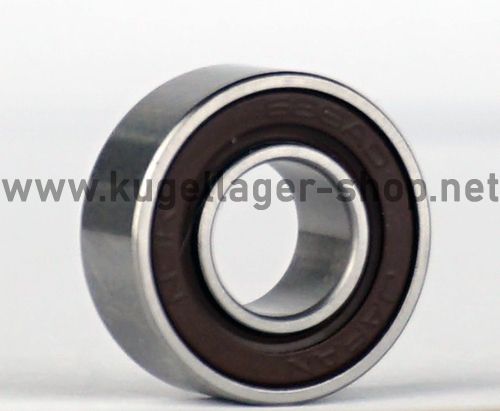

686 A DD MC3 NSK (= 686D1 / MC3= Normale Lagerluft C0)
Rillenkugellager - 6x13x5 mm (bzw. 13x6x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 686
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28163
7,50 €
6,30 €
| Menge | Preis je |
|---|---|
| 10 + | 6,75 € 5,67 € |
| Artikelnummer | 28163 |
|---|---|
| Hersteller | NSK |
| EAN | k.A. |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 6 x 13 x 5 |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 6 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 13 |
| Außendurchmesser Toleranz | +0 / -0.007 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,2362204724 |
| Außendurchmesser (Zoll) | 0,5118110236 |
| Breite (Zoll) | 0,1968503937 |
Datenblatt zur Type 686 A DD MC3 NSK (= 686D1 / MC3= Normale Lagerluft C0) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 6 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 5.993 mm bis max. 6 mm. D = Außendurchmesser: 13 mm ( +0 / -0.007 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 12.993 mm bis max. 13 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 6x13x5 mm / 6x13x5mm (Innen x Außen x Breite) bzw. 13x6x5 mm / 13x6x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.6 cm, Außendurchmesser = 1.3 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type 686 A DD MC3 NSK (= 686D1 / MC3= Normale Lagerluft C0) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 686 A DD MC3 NSK (= 686D1 / MC3= Normale Lagerluft C0) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 686 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 686 EMQ (Elektromotoren Qualität): 3. 686 Industriequalität / Standard: 4. SS / S / W 686 Edelstahl rostfrei 5. KER / CE 686 Keramiklager Si3N4 / ZRO2* 6. FC 686 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 686 * (Hinweis: Keramik Kugellager 686 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 686 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 686 haben die maximale Anzahl an Kugeln ( 686 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 686VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR686 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC686 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 686 A DD MC3 NSK (= 686D1 / MC3= Normale Lagerluft C0) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
686 A DD MC3 NSK Rillenkugellager - 6 x 13 x 5 mm (ID x AD x B) - 686 DD1
HINWEIS: Die Lager 686 A DD MC3 NSK sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager
- EAN: k.A. / Zolltarifnummer: 84821010 / Marke: NSK
- Beidseitig mit Gummidichtung aus NBR (Kontaktdichtung). Wartungsfrei gefettet / lebensdauer geschmiert.
- 628/6_8x13x5mm 618/6=6x13x3,5mm
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 1080 N / statisch: 438 N
- Grenzdrehzahl: 48000 u/min
- Abmessung Innen x Außen x Breite: 6x13x5 mm
- Abmessung Außen x Innen x Breite: 13x6x5 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 686 DD1 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 686 A DD MC3 NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 6*13*5 mm.
NSK Rillenkugellager Innendurchmesser 6 mm
NSK Rillenkugellager Aussendurchmesser 13 mm
NSK Rillenkugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: NSK Deutschland GmbHAdresse: Harkortstrasse 15, Ratingen, 40880, DE
E-Mail: info-de@nsk.com
Tel.: +49 21024810
Sicherheitshinweise
- Aufgrund des geringen Durchmessers besteht eine Verschluckungsgefahr, welche zu Erstickung führen kann. Halten Sie das Produkt unbedingt von Kindern fern.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
