Mehr Ansichten

688 2RS MAX / 688VRS

Lieferzeit: 1-4 Werktage*

zzgl. Versandkosten
  • 1+: je 5,30 € inkl. MwSt. (Netto: 4,45 €)
  • 2+: je 4,80 € inkl. MwSt. (Netto: 4,03 €)
  • 4+: je 3,70 € inkl. MwSt. (Netto: 3,11 €)
  • 8+: je 3,60 € inkl. MwSt. (Netto: 3,03 €)
  • 10+: je 3,29 € inkl. MwSt. (Netto: 2,76 €)

Kurzübersicht

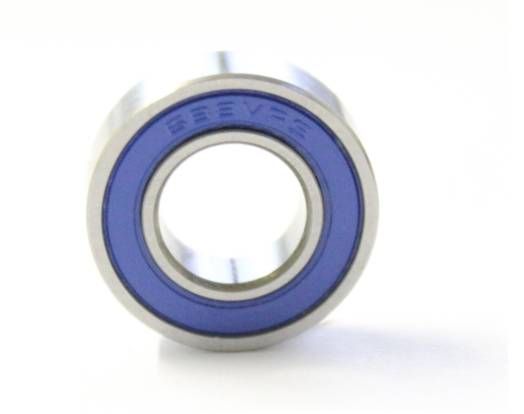

Kugellager 688 2RS MAX - MR 688 VRS
ODER

Details

688 2RS MAX / MR 688VRS / 688 2RSV (Alt. 688 LLU MAX ) Kugellager vollkugelig MAX - ABEC 3 Präzision - G10 Kugeln



Maße 16x8x5 mm (AD x ID x B - Innen: 8 mm / Durchmesser 16mm / 5 mm Breit) / aus chromlegiertem, gehärtetem Wälzlagerstahl 100CR6

- Das Lager ist vollkugelig, es hat also keinen Kugelkäfig und dafür ist die maximale Anzahl an Kugeln aufgefüllt (MAX). So ist die innere Statik des Lagers wesentlich robuster und kann im gegensatz zu Lagern mit weniger Kugeln (mit Käfig) erhöhte Tragzahlen (ca. 40% höhere Belastungen) und Stoßbelastungen aufnehmen. Dies ist besonders wichtig bei den dünnen Lagern (Breite = 5 mm) der Baureihe 688. Der fehlende Käfig hat zusätzlich den Vorteil, dass sich dieser nicht verziehen kann (z.B. bei einer Stoßbelastung), was zum Totalausfall des Lagers führen würde. Nachsetzzeichen für vollkugelige Lager sind 688VRS, 688RSV, MAX oder FB688 (Full Ball) und FC688 (Full complement).

vollkugelige Kugellager (MAX) VRS



- Hinweis: Das Lager 688 wird aufgrund seiner Größe auch als "Miniatur-Kugellager" bzw. "Mini Lager" bezeichnet. Es handelt sich jedoch um ein voll funktionsfähiges und im Aufbau mit einem "normalen" Kugellager identisches Lager.



- Industrielager mit Präzisionskugeln der Klasse G8 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen. Lage-, Form- und Maß-Toleranzen der vollkugeligen Lager sind konform mit ABEC 3.

-  Die Lager sind wartungsfrei mit 40% mehr als Standardlager gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.

-SPCC verstärkte NBR-Dichtscheiben auf beiden Seiten des Lager schützen die Kugeln vor Medieneintritt wie Verschmutzung oder Wasser. Dies ist besonders wichtig, denn Fett verbindet sich sehr schnell mit Staub- oder Schmutzpartikeln und verdickt sich dann. Dies führt dazu, dass die Kugeln nicht mehr rollen können. Die DIchtungen sind gering-schleifend, vergleichbar mit LLB Scheiben, ähnlich wie 2RS / 2RS1 / 2RSR / LLU / DDU / LU / DU. Wenn Sie das Lager auf einer Seite öffen möchten (also nur mit einer Dichtscheibe), können wir eine Dichtscheibe für Sie ohne weitere Kosten entfernen. Dies ändert nichts an der Breite des Lagers, welche auch einseitig gedichtet 5 mm beträgt.

- Gefertigt aus hochreinem Chromstahl 100CR6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.



Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike (Schwinge / Aufhängung / Hinterbau / Tretlager) und Maschinen oder sonstige Anwendungen, bei denen herkömmliche Dünnringlager der Baureihe 688 zu gering dimensioniert sind. WICHTIG: Vollkugelige Lager sind nicht für sehr hohe Drehzahlen oder als Nabenlager/Radlager geeignet.



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 688 2RS MAX / 688 VRS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 688 MAX 2RS / 688 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*16*5 mm.

1. Kugellager Innendurchmesser 8 mm

2. Kugellager Außendurchmesser 16 mm

3. Kugellager Breite 5 mm

Zusatzinformation

Artikelnummer 24745
Lieferzeit* 1-4 Werktage*
Material Vollkugelig (hohe Last, geringe Drehzahl)
Abmessungen 8 x 16 x 5 mm
Innendurchmesser: 8
Außendurchmesser: 16
Breite: 5
Häufige Fehlschreibweise (Maße): 16x8x5 mm / 16 x 8 x 5 mm / 16*8*5 mm
Außenring Mantelfläche Keine Angabe
Lagerluft C0 (Standard)
Bauart Einreihig
Umschlüsselung SKF -
Umschlüsselung FAG / INA -
Umschlüsselung NTN 688 LLU MAX / 688LU MAX / 688 LLB MAX / 688LB MAX
Umschlüsselung NSK 688 DDU MAX / 688DU MAX
Umschlüsselung SNR / EZO -
Weitere Bez. (Beidseitg) 688-V 2RS / 688 2RSV MAX / 688 2RS MAX / 688MAX 2RS / 688V 2RS / 6882RS MAX
Weitere Bez. (Einseitg) 688 VRS MAX / 688MAX VRS / 688RSV MAX / 688MAX RSV / 688RS MAX / 688MAX RS
Weitere Bez. (S) VF688 2RS MAX / 688VF / FC688 RS / FB688 RS
