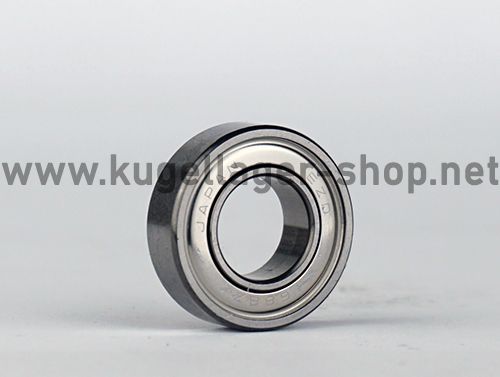

688 ZZ EZO (Made in Japan)
Rillenkugellager - 8x16x5 mm (bzw. 16x8x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 688
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25154
4,50 €
3,78 €
| Menge | Preis je |
|---|---|
| 4 + | 4,28 € 3,60 € |
| 10 + | 4,05 € 3,40 € |
| Artikelnummer | 25154 |
|---|---|
| Hersteller | EZO / Seiko |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 8 x 16 x 5 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 8 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 16 |
| Außendurchmesser Toleranz | +0 / -0.007 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3149606299 |
| Außendurchmesser (Zoll) | 0,6299212598 |
| Breite (Zoll) | 0,1968503937 |
Datenblatt zur Type 688 ZZ EZO (Made in Japan) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 8 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.993 mm bis max. 8 mm. D = Außendurchmesser: 16 mm ( +0 / -0.007 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 15.993 mm bis max. 16 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x16x5 mm / 8x16x5mm (Innen x Außen x Breite) bzw. 16x8x5 mm / 16x8x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 1.6 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type 688 ZZ EZO (Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 688 ZZ EZO (Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 688 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 688 EMQ (Elektromotoren Qualität): 3. 688 Industriequalität / Standard: 4. SS / S / W 688 Edelstahl rostfrei 5. KER / CE 688 Keramiklager Si3N4 / ZRO2* 6. FC 688 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 688 * (Hinweis: Keramik Kugellager 688 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 688 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 688 haben die maximale Anzahl an Kugeln ( 688 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 688VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR688 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC688 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 688 ZZ EZO (Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
EZO 688 ZZ Rillenkugellager - 8 x 16 x 5 mm (ID x AD x B) - 688ZZ Kugellager
HINWEIS: Die Lager 688 ZZ EZO sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1
- EAN: / Zolltarifnummer: 84821010 / Marke: EZO
- Stahlblech-Spaltabdeckung auf beiden Seiten ohne Kontakt zum Innenring. Wartungsfrei für die Lebensdauer des Lagers geschmiert.
- EZO ist ein japanischer Auftragsfertiger mit sehr hoher Qualität. Da EZO auftragsgebunden je nach Kunde fertigt, können sich Chargen unterscheiden (z.B. sind manche Lager markiert, andere nicht. Es werden unterschiedliche Fette verwendet…)
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 1260 N / statisch: 590 N
- Grenzdrehzahl: 40000 u/min
- Abmessung Innen x Außen x Breite: 8x16x5 mm
- Abmessung Außen x Innen x Breite: 16x8x5 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 688ZZ abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 688 ZZ EZO wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*16*5 mm.
EZO Rillenkugellager Innendurchmesser 8 mm
EZO Rillenkugellager Aussendurchmesser 16 mm
EZO Rillenkugellager Breite 5 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 688 ZZ also 16*8*5 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
