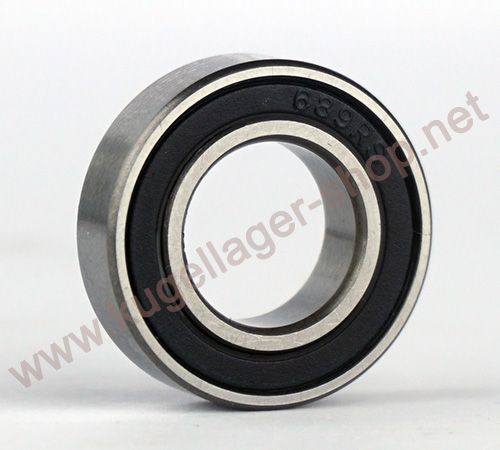

689 2RS EMQ ABEC3 Z3 (EMQ = Elektro-Motor-Qualität)
Rillenkugellager - 9x17x5 mm (bzw. 17x9x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 689
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27306
4,50 €
3,78 €
| Menge | Preis je |
|---|---|
| 4 + | 4,20 € 3,53 € |
| 10 + | 4,00 € 3,36 € |
| 30 + | 3,50 € 2,94 € |
| Artikelnummer | 27306 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Elektromotor Qualität (V2/Z2): Laufruhe und hohe Präzision |
| Abmessungen (mm) - Innen x Außen x Breite | 9 x 17 x 5 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 9 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 17 |
| Außendurchmesser Toleranz | +0 / -0.007 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,35433 |
| Außendurchmesser (Zoll) | 0,66929 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type 689 2RS EMQ ABEC3 Z3 (EMQ = Elektro-Motor-Qualität) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 9 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 8.993 mm bis max. 9 mm. D = Außendurchmesser: 17 mm ( +0 / -0.007 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 9x17x5 mm / 9x17x5mm (Innen x Außen x Breite) bzw. 17x9x5 mm / 17x9x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.9 cm, Außendurchmesser = 1.7 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type 689 2RS EMQ ABEC3 Z3 (EMQ = Elektro-Motor-Qualität) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 689 2RS EMQ ABEC3 Z3 (EMQ = Elektro-Motor-Qualität) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 689 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 689 EMQ (Elektromotoren Qualität): 3. 689 Industriequalität / Standard: 4. SS / S / W 689 Edelstahl rostfrei 5. KER / CE 689 Keramiklager Si3N4 / ZRO2* 6. FC 689 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 689 * (Hinweis: Keramik Kugellager 689 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 689 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 689 haben die maximale Anzahl an Kugeln ( 689 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 689VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR689 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC689 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 689 2RS EMQ ABEC3 Z3 (EMQ = Elektro-Motor-Qualität) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager 689 2RS / 689RS - 9x17x5 mm (Miniatur Rillenkugellager)
Typ: Miniatur Kugellager (Bitte beachten Sie: Die Bezeichnung "Miniatur Kugellager" bedeutet nicht, dass es sich um Spielzeug, eine Attrappe o.ä. handelt. Das Lager ist ein ganz "normales" Kugellager und voll funktionsfähig
- Gefettet mit Leichtlauffett (-20 / + 120°C)
- Material: Ringe und Kugeln aus Chromstahl 100Cr6, Kugelkäfig: Stahlkäfig
- Kugeln der Präzisionsklasse G10 (Sonderqualität) / Lager konform mit DIN625-1
- Beidseitig Abgedichtet mit SPCC verstärkten Kunststoff-Dichtscheiben 2RS / RS (= 2RSR / 2RS1 / LLU / DDU). Diese Scheiben schützen das Lager vor eindringenden Medien wie Staub, Schmutz, Spritzwasser o.ä.
Maße Lager 689-RS:
Kugellager Innendurchmesser 9 mm
Kugellager Außendurchmesser 17 mm
Kugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
689 2RSR / 689rs / 689 RS-
