6901-10 2RS / 6901 D10 mm (Sondermaß Kugellager 10x24x6 mm)
Rillenkugellager - 10x24x6 mm (bzw. 24x10x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6901
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6901D10
5,95 €
5,00 €
| Menge | Preis je |
|---|---|
| 4 + | 5,60 € 4,71 € |
| 12 + | 4,90 € 4,12 € |
| Artikelnummer | 6901D10 |
|---|---|
| Hersteller | Neutral |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 24 x 6 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,393701 |
| Außendurchmesser (Zoll) | 0,94488 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type 6901-10 2RS / 6901 D10 mm (Sondermaß Kugellager 10x24x6 mm) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.992 mm bis max. 10 mm. D = Außendurchmesser: 24 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.991 mm bis max. 24 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x24x6 mm / 10x24x6mm (Innen x Außen x Breite) bzw. 24x10x6 mm / 24x10x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 2.4 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type 6901-10 2RS / 6901 D10 mm (Sondermaß Kugellager 10x24x6 mm) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6901-10 2RS / 6901 D10 mm (Sondermaß Kugellager 10x24x6 mm) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 6901 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6901 EMQ (Elektromotoren Qualität): 3. 6901 Industriequalität / Standard: 4. SS / S / W 6901 Edelstahl rostfrei 5. KER / CE 6901 Keramiklager Si3N4 / ZRO2* 6. FC 6901 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6901 * (Hinweis: Keramik Kugellager 6901 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6901 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6901 haben die maximale Anzahl an Kugeln ( 6901 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6901VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6901 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6901 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6901-10 2RS / 6901 D10 mm (Sondermaß Kugellager 10x24x6 mm) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Rillenkugellager 6901-10-2RS / 6901D10 2RS - 10x24x6mm (Sonderabmessung)
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager mit Sonderabmessung (10 mm Innendurchmesser)
- 2RS = Beidseitige Gummidichtung

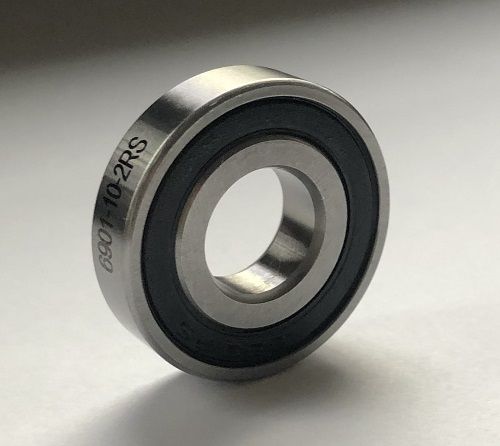

- D10 = Abgeänderter Innendurchmesser 10 mm. Die Lager sind auf den Dichtungen 6901RS gezeichnet und seitlich per Lasermarkierung 6901-10-2RS (kann je nach Charge variieren)
- Abmessungen Innen x Außen x Breite: 10 x 24 x 6 mm (Außen x Innen x Breite = 24 x 10 x 6 mm)
- Wartungsfrei gefettet
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6901-10-2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6901-D10-2RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*24*6 mm.
1. Rillenkugellager Innendurchmesser 10 mm
2. Rillenkugellager Außendurchmesser 24 mm
3. Rillenkugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
