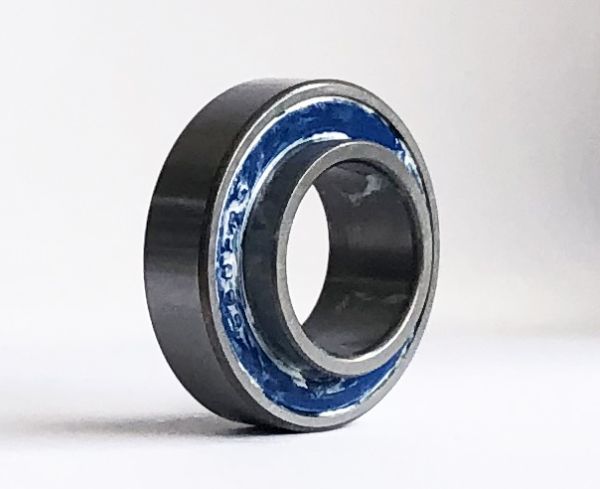

6902-2RS-MAX-E (6902LLUMAX-E / Alt. SE61902-2RS)
Vollkugeliges Rillenkugellager - 15x28x10 mm (bzw. 28x15x10 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6902
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25995-B
8,50 €
7,14 €
| Menge | Preis je |
|---|---|
| 4 + | 8,25 € 6,93 € |
| 10 + | 7,50 € 6,30 € |
| Artikelnummer | 25995-B |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Lager mit abstehendem Innenring |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 28 x 7 / 10 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 28 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 10 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,59055 |
| Außendurchmesser (Zoll) | 1,10236 |
| Breite (Zoll) | 0,27/0,39 |
Datenblatt zur Type 6902-2RS-MAX-E (6902LLUMAX-E / Alt. SE61902-2RS) (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 28 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.992 mm bis max. 28 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x28x10 mm / 15x28x10mm (Innen x Außen x Breite) bzw. 28x15x10 mm / 28x15x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.8 cm , Breite = 1 cm. |
Lagerluft und AxialspielDie Type 6902-2RS-MAX-E (6902LLUMAX-E / Alt. SE61902-2RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6902-2RS-MAX-E (6902LLUMAX-E / Alt. SE61902-2RS) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 6902 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6902 EMQ (Elektromotoren Qualität): 3. 6902 Industriequalität / Standard: 4. SS / S / W 6902 Edelstahl rostfrei 5. KER / CE 6902 Keramiklager Si3N4 / ZRO2* 6. FC 6902 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6902 * (Hinweis: Keramik Kugellager 6902 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6902 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6902 haben die maximale Anzahl an Kugeln ( 6902 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6902VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6902 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6902 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6902-2RS-MAX-E (6902LLUMAX-E / Alt. SE61902-2RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6902-2RS-MAX-E - 6902-LLU-MAX-E Kugellager mit Überstand / Flansch // ABEC-3 Präzisionslager
Maße 28x15x7/10 mm (AD x ID x B - Innen: 15 mm / Durchmesser 28mm / 7 mm Breit + 3 mm verlängerter Innenring = 10 mm Gesamtbreite)
Tragzahl (statisch): 3,1 kN // Beidseitig gedichtet (2RS / LLU) // Material: Chromlegierter Wälzlagerstahl 100Cr6 (52100) // -E = extended inner race (Verlängerter Innenring einseitig abstehend) // Präzisionskugeln G10 Grade
Gesamtbreite vom Lager inklusive dem verlängertem Innenring: B = 10 mm
Innenring-Verlängerung = 3 mm und steht nur auf einer Seite heraus
- Hinweis: Diese Kugellager mit abstehendem Innenring haben kein genormtes Bezeichnungsschema. Beispielsweise werden die Kugellager von ACROS E61902 2RS (bzw. E61902RS) oder SE61902-2RS (bzw. SE61902RS) bezeichnet. Andere Hersteller nutzen MAX-E etc. Das E steht für "Extended" = verlängertert, was den verlängerten Innenring kennzeichnet. Manche Lagerhersteller kennzeichnen die Lager gar nicht als Sonderteile und sind entsprechend nur 61902RS oder 6902RS o.ä. gekennzeichnet.
- Das Lager ist vollkugelig, es hat also keinen Kugelkäfig und dafür ist die maximale Anzahl an Kugeln aufgefüllt (VRS). So ist die innere Statik des Lagers wesentlich robuster und kann im gegensatz zu Lagern mit weniger Kugeln (mit Käfig) erhöhte Tragzahlen (ca. 40% höhere Belastungen) und Stoßbelastungen aufnehmen.
- Lager mit einseitig verlängertem Innenring (Kugellager Nachsetzzeichen /10 bzw. -MAX-E/ E), was für die Gesamtbreite des Kugellagers inkl. dem Überstand in mm bezeichnet. Die Kugellager Innenring-Verlängerung beträgt 3mm, die Gesamtbreite inkl. abstehendem Innenring beträgt 10 mm. Entsprechend können die Kugellager entweder 15x28x10 mm (bzw. 28x15x10 mm) inkl. oder 15x28x7/10 mm (bzw. 28x15x7/10mm) mit und ohne abstehendem Innenring angegeben werden.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6902 2RS MAX-E / 6902 VRS-E abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6902 MAX-E 2RS / 6902 VRS-E folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*28*7 / 10 mm.
1. Kugellager Innendurchmesser 15 mm
2. Kugellager Außendurchmesser 28 mm
3. Kugellager Breite 7 mm bzw. 10 mm mit Innenring-Verlängerung (3mm)
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
61902-LLUMAXE; 6902-LLUMAX-E; 6902-2RSMAXE; 61902-2RSMAXE-
